Качество лазерной резки: определение оптимальных параметров

Качество лазерной резки определяется ровностью кромок, отсутствием заусенцев и точностью по чертежу. Для достижения идеального результата необходимо правильно подобрать режимы резки в зависимости от материала и толщины заготовки.

Что такое лазерная резка и как она работает

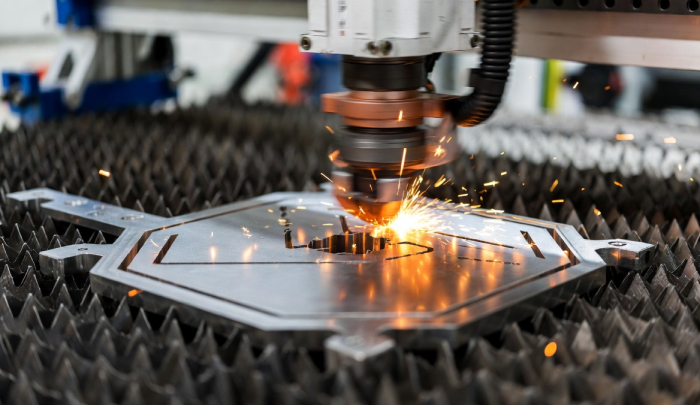

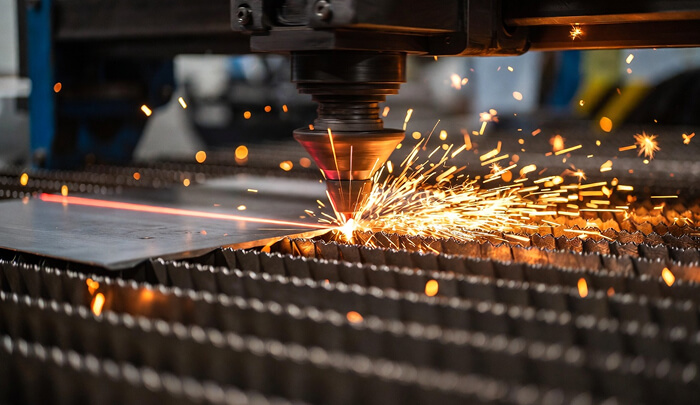

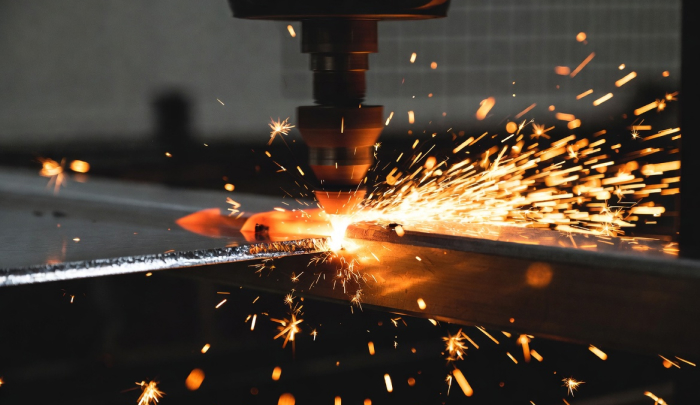

Лазерная резка – это термический процесс, при котором сфокусированный лазерный луч передаёт материалу энергию, нагревая его до расплавленного или даже испарённого состояния. Луч высокой мощности точечно воздействует на поверхность листа, образуя узкую зону нагрева, из которой выдуваются расплавленные частицы при помощи соплового газа (обычно кислорода или азота). В промышленных станках применяют разные типы лазеров. CO2-лазеры (углекислотные) – традиционно эффективны для резки стали и неметаллов, но менее эффективны на отражающих материалах. Волоконные (твердотельные) лазеры имеют более короткую длину волны и обеспечивают более высокую эффективность резки, особенно при работе с отражающими металлами (алюминий, медь). Они компактнее и экономичнее по энергопотреблению.

Рабочий режим задаётся программно по чертежу детали. Лазерный луч движется по контуру заготовки, плавя металл и выдувая его газом из зоны реза. Поскольку нет механического контакта, кромки получаются максимально ровными и чистыми. В большинстве случаев после лазерной резки не требуется шлифовка или доработка кромок (как при плазменной или газовой резке), что экономит время и материалы.

Параметры лазерной резки, влияющие на качество реза

Качество лазерной резки напрямую связано с рядом технологических параметров, одним из которых является мощность излучения. Именно она отвечает за интенсивность воздействия на металл. При работе с тонкими листами толщиной от 1 до 3 мм применяют лазеры мощностью 500–1000 Вт. Для металлов средней толщины (4–10 мм) подходят установки в диапазоне 2–6 кВт. Обработка толстых заготовок, достигающих 20–30 мм, требует высокой мощности — от 8 до 12 кВт и выше. При увеличении мощности резка идёт быстрее и позволяет обрабатывать более толстые заготовки, но слишком мощный луч на тонких листах вызывает сильное оплавление кромок.

• Скорость резки. Скорость перемещения луча по контуру детали. Оптимальная скорость зависит от мощности и толщины: при высокой скорости зона термического воздействия уменьшается, но луч должен успеть полностью прорезать металл по толщине. Слишком высокая скорость приведёт к недорезу и шероховатому краю, слишком низкая – к глубокому оплавлению и завалу стенки.

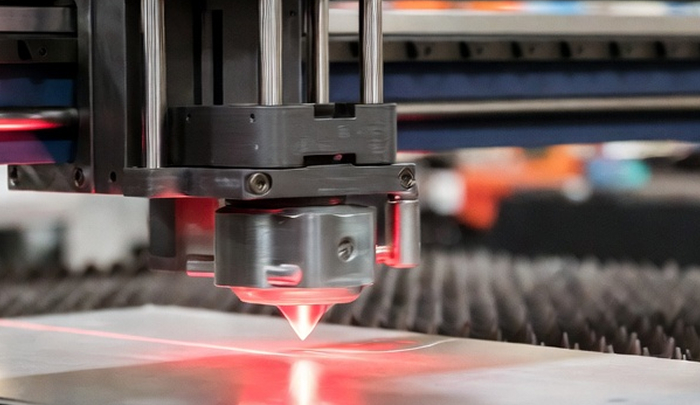

• Фокусировка. Положение фокальной точки относительно поверхности листа. Если фокус слишком погружён в материал или наоборот – смещён в воздух, луч теряет концентрацию, и рез выходит широким или неровным. Правильная фокусировка обеспечивает узкий ровный разрез и равномерную глубину. Качество реза сильно зависит от чистоты оптики: пыль или капли на линзе рассеивают луч и ухудшают кромку.

• Тип и давление вспомогательного газа. К месту воздействия подается газ, который выдувает расплавленный металл из реза и охлаждает зону резки. В качестве газа обычно используют кислород или азот (иногда аргон). При резке углеродистой стали часто применяют кислород: он реагирует с металлом и дополнительно выделяет тепло, ускоряя процесс. Но кислород оставляет тёмную оксидную плёнку (окалину) на кромке. Для нержавеющей стали и алюминия предпочтительны инертные газы (азот/аргон): они не вступают в реакцию и дают чистую зеркальную кромку, но резка проходит медленнее, а требования к давлению газа выше.

• Толщина и свойства материала. Тонкие листы потребуют меньше энергии и режутся быстрее, толстые – медленнее и с повышенной мощностью. Разные металлы по-разному поглощают лазерный луч и имеют разную теплопроводность. Например, алюминий сильно отражает луч, поэтому при его резке обычно берут увеличенную мощность и оптимально настраивают фокус. Сталь же хорошо поглощает лазер, особенно при добавлении кислорода, что разогревает металл дополнительным теплом.

• Динамика станка. Характеристика ускорения и ускоренного перемещения по контурам влияет на время резки сложных форм. Высокое ускорение (более мощный привод) обеспечивает быстрое прохождение мелких контуров и углов без потери точности.

• Качество заготовки. Любые загрязнения, ржавчина, остатки краски или покрытий меняют эффективность резки. Неровная поверхность искажают фокус. Перед резкой заготовку желательно очистить и выровнять, чтобы достичь стабильного процесса.

Тщательное сочетание этих параметров обеспечивает идеальное качество лазерного реза: ровные гладкие кромки без заусенцев, строгое соблюдение размеров детали и минимальное термическое искажение.

Подбор параметров резки для различных металлов

Каждый металл и его толщина требуют своего набора режимов. В производстве часто используют справочные таблицы или встроенное ПО станков, которые дают ориентировочные параметры (мощность, скорость, газ) в зависимости от материала и толщины. Рассмотрим общие примеры:

• Углеродистая сталь (сталь обычного качества). Режут кислородом на достаточно высокой мощности. Например, волоконным лазером 2 кВт можно резать сталь 1 мм со скоростью около 8–10 м/мин, 6 мм – примерно 2–3 м/мин. При этом на кромке образуется тёмный оксидный слой (окалина) янтарного цвета. Если требуется чистая кромка без окалины, сталь режут азотом – но это заметно снижает скорость обработки, так как экзотермической подпитки нет.

• Нержавеющая сталь. Для нержавейки обычно применяют азот (или аргон) – это даёт очень чистую светлую кромку без шлака. Например, лист 1 мм можно резать лазером 2 кВт на скорости около 6–8 м/мин, 6 мм – примерно 1–1,5 м/мин. Скорость ниже, чем при кислородной резке, поскольку нет дополнительного тепловыделения, но отсутствует коррозионно-неблагоприятная окалина.

• Алюминий и его сплавы. Алюминий сильно отражает лазер. Его обычно режут волоконным лазером на более высокую мощность с фокусом как можно глубже в материал; газ – азот. Примерно: лазером 3–4 кВт можно резать алюминий 1 мм со скоростью 10–15 м/мин, 3–4 мм – 3–5 м/мин. Настройка режима для алюминия требует проб и ошибок: нужно подобрать параметры, при которых на резе не остаётся сероватых пятен или пропусков из-за отражения.

• Цветные сплавы (латунь, медь и др.). Эти металлы очень отражают и быстро отводят тепло. Для их лазерной резки применяют особо мощные волоконные лазеры или дополнительные приёмы (например, преднагрев). Скорости резки у тонких листов получаются невысокими, при недостаточной мощности на кромках появятся подплавы и пропуски.

В любом случае подбор оптимальных режимов лучше проводить экспериментально: начать с рекомендуемых параметров (из таблиц или ПО станка), выполнить пробный рез и скорректировать мощность, скорость и подачу газа до получения ровной качественной кромки без дефектов.

Возможные дефекты при несоблюдении параметров

Неправильные настройки или проблемы в оборудовании могут привести к таким дефектам:

• Оплавленные кромки. Слишком низкая скорость или чрезмерная мощность вызывают сильное плавление металла, из-за чего по краям появляются наплывы и заусенцы. Оплавленные кромки требуют шлифовки.

• Шлак и окалина. При резке кислородом на обратной стороне детали образуется чёрная шлаковая корка. Она увеличивает шероховатость и мешает плотному соединению деталей. Шлак обычно указывает на то, что скорость была выше допустимой (недорез) или давлением газа не удалось полностью удалить расплав.

• Заусенцы и задиры. Мелкие металлические выступы на кромке появляются при недорезе или неправильной фокусировке. Это бывает при слишком высокой скорости или когда луч ослаблен (например, из-за загрязнений). Заусенцы ухудшают точность и внешний вид.

• Косые стенки реза. Если лазерный луч не перпендикулярен листу (из-за неверной настройки или смещения фокуса), стенки реза будут под углом (трапециевидное сечение). Такой эффект особенно критичен при резке тонких профилей, где нарушает геометрию.

• Термическое деформирование. Местное сильное нагревание может привести к изгибу или искривлению деталей. На тонких или длинных деталях это заметно даже при правильных режимах, особенно если нет надежной фиксации на столе.

• Нарушение геометрии. Отсутствие совмещения траекторий (например, при неправильно подготовленном файле чертежа или сбое ЧПУ) ведёт к тому, что углы становятся закруглёнными, а размеры – больше или меньше заданных.

Чтобы избежать этих дефектов, важно соблюдать оптимальные режимы, проверять оборудование перед работой (настройка фокуса, чистота оптики, правильный зазор и др.) и корректно готовить исходные данные.

Подготовка чертежей

Качество исходных чертежей существенно влияет на успешность лазерной резки. Советуем:

• Замкнутые контуры. Каждый контур выреза должен быть одной непрерывной замкнутой линией. Прерывистые или пересекающиеся линии приведут к сбою или дублированию реза.

• Правильная последовательность. Внутренние вырезы и отверстия обычно вырезают раньше внешнего контура, чтобы деталь не выпадала из листа. Это легко обеспечить, если внутренние контуры заданы отдельным слоем или обозначены приоритетными.

• Отсутствие лишних элементов. В файле не должно быть размерных линий, разметки или скрытых слоёв – станок видит каждую линию как задачу резки. Лучше вынести в отдельные слои только действительно необходимые контуры реза.

• Соблюдение стандартов ЕСКД. Чертежи должны выполнены по правилам ЕСКД. Например, ГОСТ 2.601-2013 и ГОСТ 2.610-2006 задают нормы нанесения размеров, допусков, обозначения фасок, необходимых для последующих операций. Правильное оформление исключает недопонимание и лишнюю корректировку.

• Допуски и припуски. Если после лазерной резки планируется фрезеровка или сверление, на чертеже нужно указать дополнительные припуски или места для крепления. Это позволит сразу заложить их в детали и избежать неучтённых поправок.

Грамотно подготовленный чертёж экономит время на настройку станка и минимизирует ошибки. Он позволяет получить точную деталь «с места» и избежать переделок.

Практические рекомендации

Для стабильного высокого качества лазерной резки рекомендуем:

• Очистка оптики. Перед работой протирайте защитные стекла и линзы. Любая пыль или капли рассеивают луч и делают рез менее качественным.

• Контроль фокусировки. Проверьте, что фокусное расстояние соответствует толщине листа. Можно выполнить пробный прожиг: подставить под сопло тонкую металлическую ленту и на малой мощности пропустить луч. Отверстие на образце должно быть по центру ленты.

• Центрирование луча. Регулярно проверяйте попадание луча в осевое отверстие сопла (например, прожигая фольгу). Если отверстие смещено, нужно выполнить юстировку, чтобы луч совпал с осью сопла.

• Заводские настройки. Начинайте настройку с рекомендаций производителя лазера или станка – в руководствах обычно есть табличные режимы для различных металлов и толщин. Затем выполняйте контрольные резы и подбирайте оптимальную скорость/мощность.

• Подача газа. Следите за чистотой (особенно азота – он должен быть сухим) и давлением газа. Неконтролируемая подача или загрязнённый газ приводят к жёлтым разводам и шероховатому резу.

• Оптимальная очередность. Сначала вырезайте мелкие, внутренние элементы, затем переходите к внешним контурам. На мелких деталях могут быть установлены «табы» (перемычки), удерживающие деталь до завершения резки.

• Регулярный сервис. Следите за состоянием станка: вовремя меняйте сопла и линзы, проверяйте направляющие и смазывайте подвижные части. Хороший технический статус оборудования – залог стабильного качества.

• Контрольный разрез. Вводите правило: перед серийной резкой делайте тестовый кусок. По нему можно сразу оценить качество кромки и при необходимости подстроить параметры до запуска основной партии.

Систематическое применение этих практик позволяет оператору добиваться одинаково высокого качества резки партии за партией и избегать простоев.

Стандарты и нормативы

Лазерная резка регулируется рядом стандартов:

ГОСТ Р ИСО 9013-2022 («Резка термическая. Классификация резов»). Определяет классы качества кромок при лазерной и других видах термической резки. Устанавливает предельные значения шероховатости, перпендикулярности и углового наклона кромки для листов до 32 мм (для лазерной резки).

ГОСТ Р 71837-2024. Регламентирует технологический процесс лазерной резки тонколистовых металлов. Задаёт требования к режимам, подготовке листа и контролю качества.

ГОСТ 2.601-2013, ГОСТ 2.610-2006 (ЕСКД). Устанавливают правила оформления конструкторской документации: нанесение размеров, допусков, обозначения фасок и т.д. Соблюдение этих ГОСТов гарантирует, что после резки деталь будет соответствовать чертежу без лишних уточнений.

ГОСТ 12.1.040-83 («Лазерная безопасность»). Определяет требования по защите персонала и оборудования при работе с лазерами.

Знание и соблюдение стандартов помогает инженерам правильно организовать процесс: изделия сразу выходят в нужных размерах и с нужным качеством, без переделок и дополнительных согласований.

Оборудование для лазерной резки

В производстве используют различные лазерные станки:

• Волоконные лазеры (fiber). Современные станции, где лазерный луч генерируется в оптическом волокне. Они компактны и эффективны. Волоконные станки отлично режут как чёрные металлы (сталь), так и цветные (алюминий, латунь, медь). Мощности варьируются от 1 кВт до 20–30 кВт и более.

• CO2-лазеры. Углекислотные установки с длиной волны 10,6 мкм. Хорошо подходят для резки листовой стали и неметаллов (например, оргстекла), но уступают волоконным по эффективности. CO2-станки занимают больше места и дороже в обслуживании, зато могут обеспечить очень высокую мощность (10–20 кВт) для толстых листов.

Конфигурация станков. Чаще всего это портальные станки с большой рабочей областью (например, 1500×3000 мм или больше). Существуют и компактные настольные машины для мелких деталей. Кроме того, есть лазерные труборезы – станки, предназначенные для резки круглых и профильных труб.

Комплектация. Любой станок включает лазерный источник (генератор), систему ЧПУ, блоки подачи газа (компрессор или баллоны азота/кислорода), систему удаления дыма и охлаждения. Современные установки оснащаются автокалибровкой фокуса, системами контроля плоскости листа, датчиками безопасности и эргономичным интерфейсом.

Качественное оборудование – основа производства. Современные лазерные станки обеспечивают высокую точность и повторяемость, а также автоматизацию загрузки/выгрузки заготовок. Это позволяет массово получать детали одинакового высокого качества.
