Современные режущие инструменты отличаются формой, геометрией, материалом и назначением, что позволяет подбирать оптимальное решение для работы с различными сплавами, режимами резания и типами операций.
Чтобы получить стабильный результат, важно понимать, какие бывают виды фрез и какие задачи каждая из них решает. Одни конструкции подходят для высокоскоростного фрезерования, другие — для грубого съёма материала, третьи обеспечивают чистовое формирование поверхности или обработку труднодоступных зон.
В этой статье мы подробно разберём основные типы фрез по металлу, их особенности, назначение и области применения, чтобы помочь вам выбрать правильный инструмент для конкретной производственной задачи.
Что такое фреза и ее назначение
Фреза – это режущий инструмент для фрезерной обработки металлических заготовок. По существу, фреза предназначена для снятия лишнего металла с поверхности детали и придания ей нужной формы. С помощью них на металле создают различные элементы конструкции: плоские и профильные поверхности, канавки, пазы, отверстия и фаски. При обработке фреза вращается (и движется вместе с деталью), благодаря чему режущие зубья снимают стружку и формируют требуемый контур. Интенсивная обработка на фрезерном станке позволяет комбинировать круговое и поступательное движение, что даёт высокую производительность при обработке твёрдых материалов.
Во фрезерной обработке металлов инструмент используется на станках различного типа – от настольных фрезерных машин и сверлильно-фрезерных комбайнов до современных высокоскоростных станков с ЧПУ. Фрезы по металлу изготавливают из твёрдых инструментальных сплавов (быстрорежущей стали, твердого сплава – карбида, керамики или даже алмазов), чтобы выдерживать высокие нагрузки и температуру при обработке стали, чугуна, алюминия, бронзы и других сплавов. Правильный выбор с учётом материала заготовки, формы и требуемой точности влияет на качество обработки поверхности и срок службы инструмента.
Важно понимать, какая фреза для чего подходит: одни предназначены для грубой шлифовки – быстрого съёма больших слоёв металла, а другие – для чистовой доводки поверхности до точных размеров. Например, твердосплавные чаще используют для тяжёлых работ, потому что они надёжнее и выдерживают высокие обороты; а высокопроизводительные HSS-фрезы хорошо работают на высокоскоростных станках и при чистовой резке тонких деталей. Также фреза по металлу может быть сплошной монолитной или сборной со сменными режущими пластинами. Однозаходные (с одним зубом) удобны для чернового быстрого фрезерования мягких сплавов, а многоходовые – для плавной резки твёрдых материалов и получения точной чистовой поверхности.
Классификация фрез по конструкции, форме режущей части и материалу
Существует множество классификаций фрез. В общем виде виды различаются по их конструкции, форме режущей части и материалу изготовления. По конструкции фрезы бывают сплошные (монолитные) и сборные (сварные или со сменными пластинами). Монолитные изготавливают цельными из одного материала – быстрорежущей стали или карбида – что обеспечивает жесткость и высокую прочность. Сборные состоят из корпуса и крепящихся к нему режущих твердосплавных пластин. Последние удобно заменять после износа, а сам корпус может быть экономичным (из мягкой стали) и лёгким, что упрощает перемену инструмента.

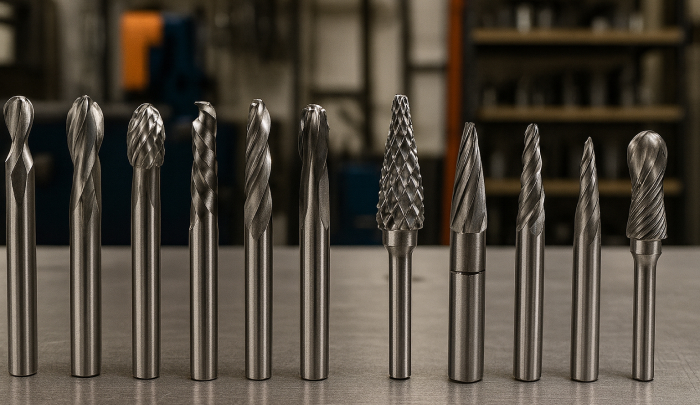

По форме режущей части - делятся на цилиндрические, конические, сферические (шарообразные), торцовые и комбинированные. Форма фрезы определяется тем, какую геометрию она задаёт обрабатываемой детали. Так, цилиндрические имеют прямые или винтовые зубцы по боковой поверхности – они подходят для вертикальных стенок и долбёжки. Конусные сужаются к концу – используются для выборки фасок и углов. Шаровые (радиусные) концевые имеют полусферическое окончание, применяются для сложных криволинейных поверхностей, прототипирования и чистовой обработки полостей сложной формы. Торцевые имеют плоский торец с зубьями по периметру – идеальный инструмент для фрезерования плоских площадей на детали, снятия ступеней и плоскостей. Кольцевые (корончатые сверла) представляют собой замкнутый кольцевой зубчатый пояс – они предназначены для сверления отверстий большого диаметра.
Кроме того, фрезы классифицируют по количеству зубьев (заходов) и их расположению. Однозаходные (двухзаходные, четырёхзаходные и более) инструменты отличаются тем, что многозаходные фрезы обеспечивают более плавную работу – зубья располагаются «винтом», а нагрузка распределяется на несколько режущих кромок сразу. Так, шестизубые и восьмизубые обычно применяют для чистовой обработки, чтобы получить гладкую поверхность при финишном проходе на ЧПУ-станках. Однозаходные обладают большим пространством для отвода стружки и подходят для черновых операций с высоким съёмом материала.
Материал фрез также влияет на их назначение. Из быстрорежущей стали (HSS) недорогие и универсальные, но изнашиваются быстрее, поэтому подходят для инструментальных сталей и алюминия при невысоких скоростях. Фрезы из твердого сплава (твердосплавные) более прочные и долговечные, их часто используют для стали, чугуна, нержавейки – они выдерживают высокие обороты и температуры. Для сверхтвёрдой обработки (алюминия, композитов, некоторых сплавов) применяют фрезы из карбида с покрытием (TiN, TiAlN, DLC), а для очень требовательных случаев – керамические и алмазные. Покрытие увеличивает износостойкость: оксидно-металлические или нитридные слои отводят тепло и снижают трение. Таким образом, зная материал детали и требуемую скорость резания, можно выбрать фрезу с подходящими характеристиками.

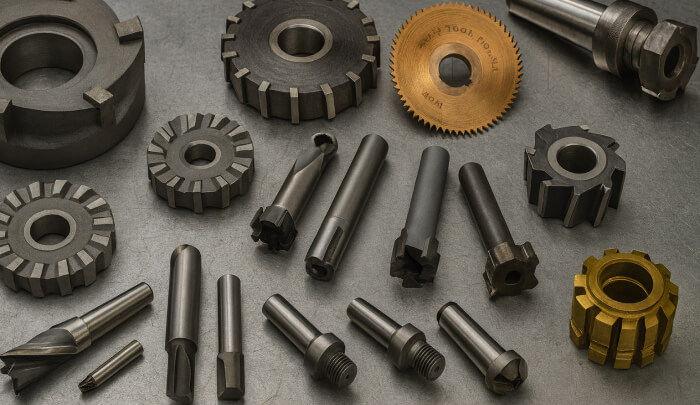

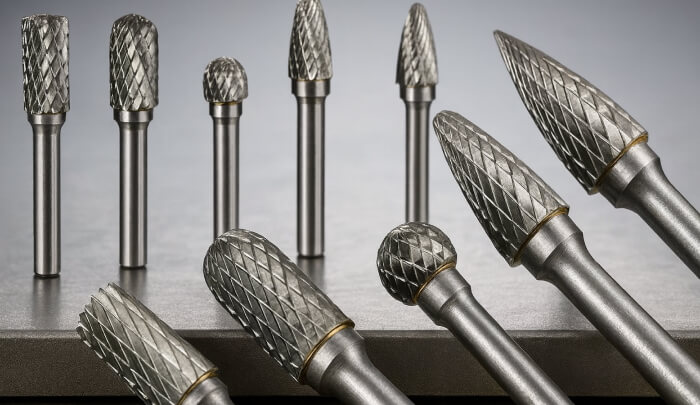

Основные типы фрез и их особенности
-
Концевая - её часто называют пальчиковой, это одна из самых универсальных, используемых по металлу. У неё режущие кромки расположены по торцу и по бокам. Концевая подходит для фрезерования контуров детали, выборки пазов различной глубины, уступов и карманов. Её применяют для создания углублений, снятия фасок на небольших участках и обработки взаимно перпендикулярных поверхностей. Концевые могут быть монолитными или со сменными твердосплавными пластинами; иметь прямые зубья или винтовые для более плавной резки; хвостовик может быть цилиндрическим или коническим. Фрезы с мелкими зубьями (мелким шагом) подходят для чистовой отделки металла и точных деталей, а с большими зубьями – для грубой, производительной обработки. Существуют также специальные концевые: сферические (шаровые) концы используются для круглых впадин и 3D-контуров, а фасонные (изогнутые) концы – для вырезания сложных профилей.
-
Торцевая - сконструирована так, что её режущая часть расположена на торце – она фрезерует плоские поверхности. Её корпус обычно шире, и фреза вращается перпендикулярно обработанному участку. Торцевые нередко комплектуются твердосплавными сменными пластинами, что позволяет получать большое число зубьев и плавную резку при обработке больших площадей. Такой инструмент идеален для снятия плоского слоя металла с заготовки (фрезерование плоскостей, тыльных сторон, уступов и контуров ступенчатых деталей). Благодаря множеству зубьев обеспечивает высокую производительность и качественную поверхность при финише. В зависимости от вида работают как черновые (с крупным зубом), так и чистовые торцевые фрезы.
-
Дисковая (или отрезная) - имеет форму тонкого диска с зубьями по внешнему диаметру. Основное её назначение – разрезать заготовку и прорезать узкие пазы. Дисковые - хорошо подходят для разделения детали на части, подрезания кромок, прорезки канавок и фигурных пазов. Они бывают пазовыми (для нарезки пазов, шлицов), прорезными и отрезными (для пиления металлических заготовок). Толщину диска и количество зубьев выбирают по объёму и чистоте реза: тонкие диски с большим числом зубьев дают более чистый рез узкого паза, а толстые более прочны при грубом отрезании. Дисковые из твердого сплава применяют даже при повышенной вибрации, однако при резке важно обеспечить отвод стружки – иначе она может забиваться между зубьями.
-
Цилиндрическая (боковая) - имеет зубья по боковой поверхности. Её цель – фрезерование вертикальных (боковых) стенок и узких плоскостей. Такая фреза может быть двухсторонней (режущие зубья есть с двух сторон) или односторонней. Зубья могут быть прямыми или винтовыми: прямые удобны для работы с узкими плоскостями и для обдирки, винтовые (сглаженные) – для более плавной резки с равномерным снятием стружки. К цилиндрическим относят и рашпильные инструменты «кукуруза» – с крупным зубом для грубой обработки, а также ступенчатые для выборки уступов. Они часто выполняют черновые операции, оставляя только одну боковую рабочую грань; таким образом, при глубокой обработке рабочая часть не ослабевает.
-

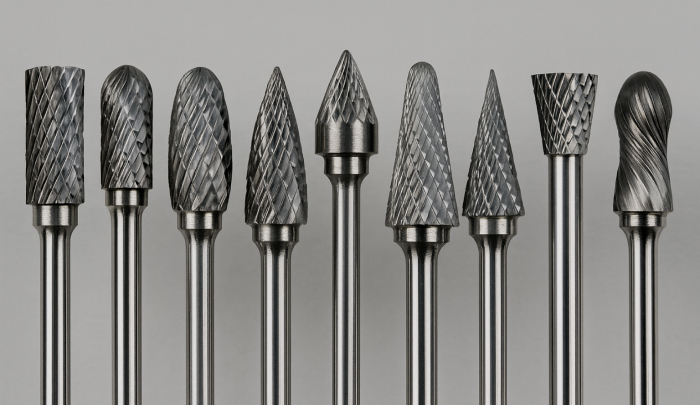

Кольцевая (корончатое сверло) - представляет собой полую цилиндрическую с зубьями на внешнем кольце. Она предназначена для сверления сквозных или глухих отверстий большого диаметра. При сверлении кольцевая срезает металл по периметру и вынимает «сердечник», снижая потребляемую мощность и повышая скорость обработки по сравнению со спиральными сверлами. Скорость нарезки у кольцевых фрез примерно в 4–5 раз выше, чем у обычных сверл, что делает их эффективными для глубоких отверстий большой толщины. Кольцевая часто используется в подвесных ЦПУ-сверлильных центрах. В быту аналоги кольцевой известны как сверло-фреза для дрели: у неё зубчатый торец и патрон под дрель, однако она подходит лишь для относительно тонких листов металла. Кроме того, термин борфреза иногда обозначает аналогичный режущий инструмент для обработки металла ручным резаком или гравёром – набор небольших твердосплавных фрез (шарошек) различных форм (шарик, конус, пламя и пр.) используют для зачистки, обработки кромок, пазов и тонкой доработки поверхности деталей.
-
Фасонная (профильная) - имеет специальный контур режущей кромки: по форме среза она повторяет определённый профиль. Они используются для фасонных поверхностей, сложных контуров и многоступенчатых вырезов. С ее помощью можно за один проход сформировать дугу, угол, ласточкин хвост и т.д., повторив нужный контур на детали. Примеры применения – фрезеровка резьбовых пазов, ласточкиных хвостов, криволинейных профилей. Фасонные сложно затачивать, и обычно их оставляют монолитными из твёрдого сплава или снабжают пластинами. Они подходят для чистовой работы по профилю.
-
Радиусная (шаровая) - имеет полусферическое окончание (как шаровой концевой) или может называться фреза с радиусом закругления на торце. Основное назначение – обработка криволинейных поверхностей и 3D-форм, особенно в моделировании, изготовлении пресс-форм, матриц и сложных деталей. Такая фреза «гладко» входит в заготовку, создавая плавные переходы и закругления. Кроме того, применяют цилиндрические с закруглённым торцем (скруглённой внешней кромкой) для получения радиусных канавок или закруглений кромок детали. Радиусная часто используется как чистовой инструмент при работе с выпуклыми и вогнутыми формами.
Особенности выбора фрезы для фрезерного станка
При выборе учитывают несколько факторов. В первую очередь смотрят на материал заготовки: для мягких сплавов (алюминия, латуни) подойдут тонкозубые с большим числом зубьев, поскольку стружка хорошо удаляется и можно резать на высоких оборотах. Для твёрдых сталей и чугуна выбирают твердосплавные с прочным зубом, порой с небольшим числом зубьев – чтобы избежать перегрева и перегрузки. Следует учитывать мощность и жесткость станка: при обработке крупной детали на менее мощном фрезерном станке не стоит ставить слишком длинную фрезу большого диаметра – инструмент может «гулять» и выйти из резьбы, ухудшая точность. Напротив, на мощном горизонтально-расточном станке удобно работать толстыми сборными на нескольких тонких пластинах – это даёт высокую скорость съема металла.
Диаметр и количество зубьев тоже выбирают по задаче: тонкая (малого диаметра) позволяет фрезеровать мелкие детали и узкие пазы, но ей нужен большой запас прочности (лучше невысокие обороты); толстая обрабатывает стенки быстро и устойчиво, но требует много оборотов. Многозубая подходит для чистовой работы – плавно шлифует поверхность, а фреза с небольшим числом зубьев (или даже однозаходная) оптимальна для чернового чернения материала с хорошим выносом стружки из зоны резания. Также учитывают направление зубьев: правое или левое винтовое нарезание определяет, куда летит стружка – для вертикальных пазов обычно удобнее, когда стружка выталкивается вверх из выреза.
Кроме того, фрезы имеют разный хвостовик – цилиндрический (для зажима в цанге фрезерного станка) или Weldon (с боковым шпонкой), конусный (для установки в конус шпинделя), а для ручных фрезеров – просто штанговый (для патронов дрели). Правильная комбинация фреза+патрон+станок гарантирует жёсткость крепления. Наконец, внимание уделяют покрытиям: современные высокопроизводительные фрезы часто имеют TiAlN, TiN или TiCN-покрытие, которое повышает износостойкость при резке металлов. Итак, при выборе фрезы для конкретной металлообработки обращают внимание на материал заготовки, задачу (черновая или чистовая), жёсткость оборудования и необходимую геометрию резания.
Отличия основных типов фрез и их функциональная специализация

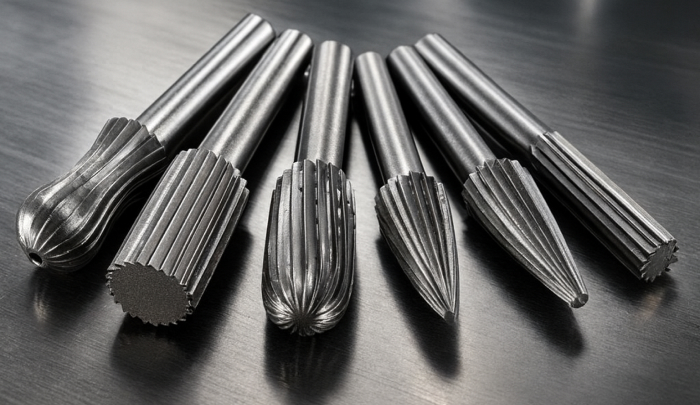

Основное отличие разных типов фрез заключается в геометрии режущей части и области применения. Концевая - универсальна, её торец и боковая поверхность режут одновременно, поэтому её применяют и для контурной обработки, и для вырезания карманов. Торцевая - заточена под обработку плоских больших поверхностей торцом, что обеспечивает быструю стружку с высоким качеством. Дисковая - по виду напоминает пилу – она предназначена именно для прорезки и отрезания заготовок, делая узкие прорези или разрезы. Цилиндрическая - специализируется на долбёжных операциях, нарезании пазов по вертикали и съемке вертикальных уступов. Кольцевая - отличается своей возможностью выполнять отверстия: она работает как скоростное сверло, только вместо спирали снимает металл по кругу. Радиусная (шаровая) в свою очередь предназначена для плавных закругленных поверхностей – она может обрабатывать сложные 3D-профили и скруглять кромки, чего обычные фрезы не сделают. Фасонная - сама задаёт форму детали своим профилем и потому незаменима при фрезеровании рельефных контуров и шаблонов. Борфреза (шарошка) – это мелкозубая для зачистки и шлифовки заусенцев, а также для создания мелких деталей и углублений ручными или станочными методами.
Таким образом, ключевая разница между видами фрез – в их назначении. Каждая предназначена для своей задачи: при выборе того или иного типа учитывают форму детали и вид операции. Например, чтобы снять фаску или сформовать уголок, нужны угловая или коническая; для выборки глубокого паза – дисковая или концевая с длинным стержнем; для получения идеально ровной плоскости – торцевая большого диаметра; для чернового обдирочного фрезерования толстых слоёв – с крупными зубьями и малым числом зубцов; для чистового сглаживания – многолезвийная и радиусная. От правильного подбора зависит скорость и качество обработки: зная, какая фреза для чего нужна, оператор может добиться экономии времени и ресурса инструмента, а также точного соблюдения требуемых допусков при производстве деталей.
Фрезы по металлу бывают очень разнообразны, но все они предназначены для эффективного съёма материала и создания требуемого профиля детали. Учитывая классификацию и функции различных типов, можно с лёгкостью определить оптимальный инструмент для каждой операции на фрезерном станке.
