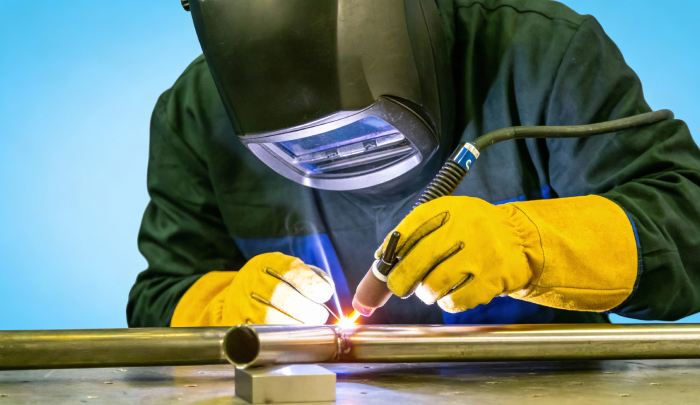

Если вы хотя бы раз держали в руках сварочную маску, то наверняка слышали об одноимённом методе TIG. Расшифровывается эта аббревиатура как Tungsten Inert Gas, что буквально означает «вольфрам‐инертный газ». Но что стоит за этими словами? За последние десятилетия tig‐сварка зарекомендовала себя как способ получения чистых, крепких и эстетичных швов. Она использовалась при сборке автомобильных кузовов, тонкостенных труб и даже скульптур. В этой статье мы разберёмся, что такое tig‐сварка, чем она отличается от других методов, какие материалы ей подвластны и почему о ней так много говорят.
Принцип работы TIG‐сварки

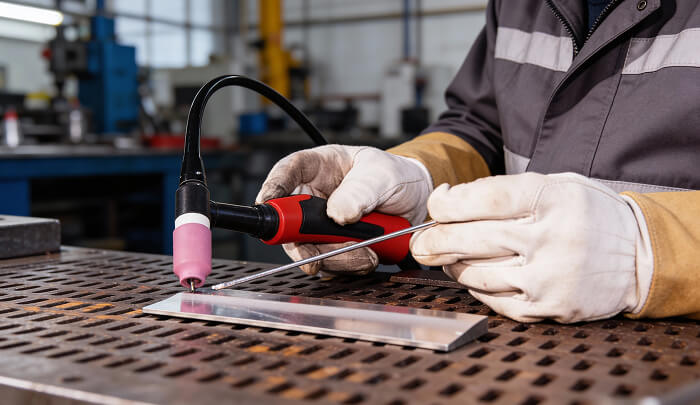

В отличие от более распространённых MIG/MAG процессов, где металлическая проволока плавится и одновременно служит электродом, TIG‐сварка использует неплавящийся вольфрамовый электрод. В процессе дуга образуется между заострённым вольфрамовым электродом и изделием в атмосфере аргона или гелия. Такая дуга очень компактна и стабильна, что позволяет сварщику ювелирно контролировать глубину проплавления и ширину шва. Поскольку электрод не расходуется, добавление присадочного материала выполняется отдельно: мастер подаёт тонкий пруток в сварочную ванну вручную, что открывает широкий простор для регулировки состава металла.
Источники питания и режимы
Для формирования тонкого и устойчивого столба дуги используется понижающий источник постоянного тока. Специалисты подчеркивают, что для TIG необходим источник с постоянным током (DC или AC), иначе при случайном коротком замыкании на изделие через электрод могут пойти чрезмерные токи, что приведёт к оплавлению наконечника. На стали и нержавейке применяется постоянный ток с отрицательной полярностью, когда катодом является электрод, что позволяет сосредоточить 2/3 тепла в металле и глубоко проплавлять шов. При работе с алюминием или магнием включается режим переменного тока (AC) - в отрицательную половину цикла дуга плавит материал, а в положительную - «очищает» поверхность, удаляя оксидную плёнку. Этот так называемый эффект катодной очистки помогает справиться с тугоплавким оксидом алюминия, температура плавления которого существенно выше, чем у самого металла.
Современные инверторные источники (инверторная сварка tig) позволяют настраивать баланс AC‐цикла: увеличивая долю отрицательной полярности, сварщик повышает проникновение и продлевает жизнь электрода, а увеличивая положительную - усиливает чистящий эффект. Эта гибкость особенно важна при сварке алюминиевых конструкций разной толщины.
Электроды и защитный газ
Вольфрамовые электроды могут легироваться оксидом тория, лантана или церия, что улучшает зажигание дуги и уменьшает их износ. Для алюминия используют твердосплавные вольфрамовые прутки с добавками циркония, которые лучше переносят высокую температуру и не разрушаются в режиме AC. Кончик электрода обычно затачивают под острый угол для концентрированного теплового потока; для алюминия наконечник шлифуют в форме «шарика», поскольку при AC он всё равно округлится из‐за нагрева.
Что касается газовой среды, то аргон остаётся универсальным выбором. Чистый аргон подходит для сварки стали, нержавейки, алюминия, титана и большинства цветных металлов. Добавление 2–5 % водорода к аргону делает плазму более горячей и сокращает время сварки, но может вызвать пористость в алюминиевых сплавах. Смеси аргон‐гелий используют для более глубокого проплавления толстых секций; стоимость такого газа выше, но он даёт большую тепловую мощность.
MAG и MIG: чем TIG отличается от других
Новички часто путают TIG с MIG/MAG. В последнем случае проволока, подающаяся через горелку, является одновременно электродом и присадкой, поэтому процесс проще автоматизировать и скорость наплавки значительно выше. В MIG процессах электрод расходуется, а в TIG - нет; если нужна присадка, её добавляют вручную. MIG выгодно отличается скоростью и низкой стоимостью, что позволяет применять его для толстых деталей и массового производства. Однако качество шва у TIG выше: дуга уже, проникновение глубже, а контроль над тепловложением позволяет варить тонкие листы без деформации. Именно поэтому в областях, где важна точность и внешний вид, TIG вне конкуренции.
Материалы: что можно варить TIG
Алюминий: борьба с оксидной плёнкой
Алюминиевые сплавы - один из самых сложных материалов для сварщика. Именно алюминий чаще всего называют «самым сложным металлом для TIG». Причин несколько: высокая теплопроводность уводит тепло от зоны сварки, а на поверхности мгновенно образуется тугоплавкий оксид. Поэтому для сварки алюминия применяют AC‐режим с балансом полярности. В положительную фазу дуга «подрывает» оксидную плёнку, а в отрицательную - плавит основной металл. Дополнительные рекомендации - тщательно зачистить поверхность щёткой из нержавейки, промыть ацетоном и работать при повышенном расходе аргона, чтобы защитить ванну от азота и кислорода.
Нержавеющая сталь
Для нержавейки применяется постоянный ток с отрицательной полярностью. TIG‐сварка нержавейки требует постоянного тока и подключения горелки к отрицательному полюсу, что обеспечивает стабильную дугу и минимальный перегрев электрода. Важно настроить силу тока так, чтобы хватало для проплавления, но не возникало чрезмерного тепловложения. Перед сваркой металл нужно обезжирить и очистить отдельной щёткой, чтобы избежать попадания посторонних частиц и хрома из других сталей. Нередко используют газовые линзы, которые выравнивают поток аргона и улучшают защиту сварочной ванны. Применение импульсного режима и педали контроля тока позволяет ограничивать тепловложение и получать красивые «чешуйки» на шве.
Сталь и никелевые сплавы
Мягкая углеродистая сталь считается самым простым материалом для TIG‐сварки. На ней используются электроды меньшего диаметра, токи выше, чем для нержавейки, и чистый аргон. Хромомолибденовые сплавы, популярные в автоспорте и велосипедостроении, отличаются высокой прочностью и склонны к образованию трещин при перегреве. TIG позволяет получить крепкие, бездефектные швы на хромомолибдене, так как точный контроль тепла минимизирует зону термического влияния. Для никелевых сплавов часто применяют смеси аргона с гелием или водородом, чтобы повысить температуру дуги и избежать пористости.
«Холодная» TIG‐сварка
В рекламе встречается термин «холодная tig сварка». Он может вводить в заблуждение: речь идёт не о сварке без нагрева, а о низкотемпературном импульсном режиме, при котором источник тока переключается между высоким и низким значением сотни раз в секунду. Такой режим позволяет сваривать тонкие листы с минимальной деформацией и используется в некоторых инверторных аппаратах. Однако с физической точки зрения металл всё равно плавится.
Техника и приёмы
Подготовка и порядок действий
Успех tig‐сварки во многом определяется подготовкой. Следует собрать все необходимые принадлежности: сварочный аппарат, вольфрамовый электрод, присадочный пруток, баллон с газом, а также средства защиты – перчатки, маску и куртку. Затем нужно очистить деталь щёткой и растворителем.

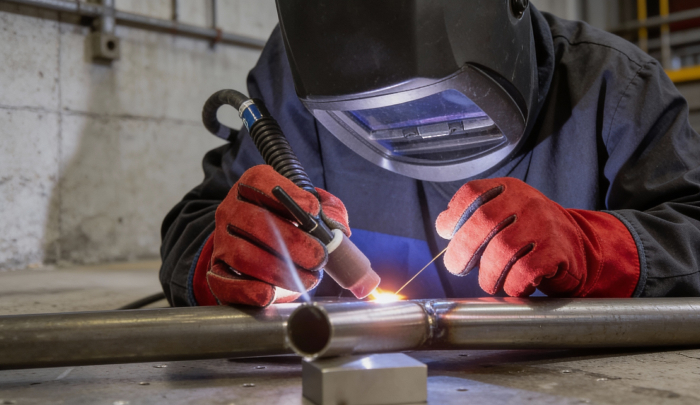

Далее следует подобрать параметры аппарата в зависимости от материала и толщины: ток, тип газа, баланс AC. При выполнении шва держите горелку под углом 70–80, кончик электрода на расстоянии 1,5–3 мм от поверхности, избегая касания. Рука должна двигаться плавно, а присадка подаваться ритмично, чтобы сформировать равномерные «чешуйки». После завершения сварки постепенно снижайте ток и дайте шву остыть.
Зажигание дуги
Запуск дуги бывает двух типов: scratch start (чиркающая зажигалка) и HF‐start (высокочастотный поджиг). При первом способе электрод кратковременно касается поверхности, как при розжиге спички. Недостаток - риск загрязнения шва вольфрамовыми включениями. Высокочастотный поджиг, создаёт кратковременный высоковольтный разряд, ионизирующий промежуток между электродом и металлом, что позволяет зажечь дугу без контакта. HF‐start предпочтительнее, потому что исключает загрязнение и обеспечивает стабильную дугу. В современных инверторах он реализуется автоматически.
Контроль тепла и движение
TIG‐процесс чувствителен к перегреву. Для регулировки тепловложений сварщики используют ножную педаль или курок, позволяющий изменять ток прямо во время сварки. Следует настроить силу тока таким образом, чтобы её хватало для плавления, но вы могли, если нужно, снизить её педалью для прохождения углов и окончания шва. Использование импульсного режима, при котором аппарат чередует высокий и низкий ток, помогает уменьшить тепловую нагрузку на тонкие детали. Рекомендуется поддерживать постоянную скорость движения; увеличение диаметра сварочной ванны сигнализирует о замедлении и перегреве, а уменьшение - о слишком быстром движении.
Газовая защита: можно ли сваривать без газа?
Иногда можно услышать вопрос: «tig сварка без газа - реально?» Ответ однозначен: нет. В отличие от MIG, где существуют порошковые самозащитные проволоки, в TIG нет флюса, способного защитить металлоплавильную ванну. Газ не только изолирует расплавленный металл от кислорода и азота, предотвращая образование пор, но и охлаждает горелку, продлевая срок службы сопла и электрода. Поэтому экономия на газе приведёт к пористости и трещинам.
Преимущества и недостатки TIG‐сварки
-
Высокая точность и качество. Дуговой столб узкий и концентрированный, что даёт глубокое проникновение и минимальные дефекты. Идеально подходит для тонких листов и корневых проходов труб.
-
Эстетика. Гладкие «чешуйки» шва выглядят аккуратно, практически отсутствует разбрызгивание, так что пост‐обработка сведена к минимуму.
-
Универсальность материалов. Процесс применяется для стали, нержавейки, алюминия, титана, меди и никеля.
-
Прочность. Прочность сварных соединений достигает 97 % от прочности основного металла.
Но идеального ничего не бывает:
-
Медленная скорость. Производительность ниже, чем у MIG/MAG, что увеличивает время изготовления и стоимость.
-
Высокие требования к навыкам. Сварщик одновременно управляет горелкой, присадочным прутком и педалью; это требует координации и практики.
-
Стоимость оборудования. Инверторные аппараты дороже, особенно модели с функциями AC/DC, HF‐поджига и импульса.
Сферы применения

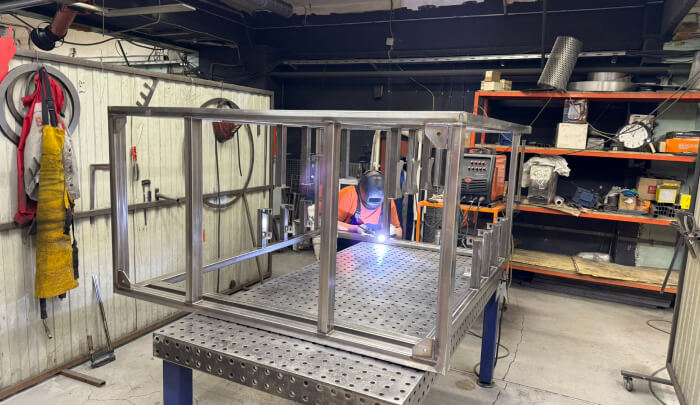

Точность и красота tig‐шва открывают ему дорогу во множество отраслей. В автомобильной промышленности его используют при изготовлении топливных баков, выпускных систем и тонкостенных труб. В авиации им сваривают элементы двигателей, алюминиевые и титанные панели фюзеляжей. В металлоконструкциях TIG применяется для хромомолибденовых рам, трубопроводов высокого давления и химических аппаратов. Благодаря минимальному разбрызгиванию и высокой эстетике он популярен у дизайнеров, изготовителей мебели и художников.
За последние годы рынок TIG‐аппаратов сильно изменился. Инверторные источники заметно компактнее и энергоэффективнее традиционных трансформаторов. Они позволяют регулировать частоту импульсов, баланс AC и даже форму волны, что даёт сварщику полный контроль над тепловложением. Многие мультипроцессорные машины сочетают в себе TIG, MIG и MMA (так называемые tig mig сварка аппараты), что экономит место в мастерской и даёт возможность выбрать подходящий процесс для каждого слоя.
Часто задаваемые вопросы (Q&A)
TIG‐сварка - это то же самое, что дуговая сварка?
Не совсем. TIG входит в семейство дуговых процессов (GTAW) и использует электрическую дугу, но отличается тем, что электрод не плавится и окружён инертным газом. В широком смысле «дуговая сварка» включает также MIG, MMA и другие процессы.
Чем tig‐сварка отличается от MAG?
В MAG используется металлическая проволока, которая плавится и заполняет шов, а газ может быть активным (например, смесь аргона с CO2). TIG же использует вольфрамовый электрод и инертный газ. MAG быстрее и проще освоить, но TIG даёт более прочный и красивый шов.
Можно ли варить tig без газа?
Нет, защитный газ необходим. В TIG нет порошковой проволоки с флюсом, без газа дуга загрязнится воздухом, а электрод перегреется.
Какой металл сложнее всего варить tig‐процессом?
Наиболее сложным считается алюминий из‐за высокой теплопроводности и оксидной плёнки. Он требует AC‐режима, чистки и тонкой настройки.
А какой металл самый простой?
Мягкая сталь. Она легко поддаётся TIG и MIG; допускает широкий диапазон токов и имеет хорошую свариваемость.
