Всё чаще специалисты выбирают альтернативные методы, особенно когда важны чистота обработки, скорость сборки или особенности объекта исключают возможность проведения сварочных работ.
На практике существует целый ряд способов надёжно стыковать трубные элементы без использования сварки — и в ряде случаев именно они оказываются более уместными.
Почему бессварочные методы востребованы
Сварка была и остаётся одной из наиболее прочных технологий соединения металлических деталей, но у неё есть несколько заметных минусов:
-
Сложность и необходимость квалификации. Работы со сварочным оборудованием требуют знаний и опыта. Чтобы получить качественный шов, придётся пройти обучение и придерживаться строгих правил техники безопасности.
-
Специальная техника и инвентарь. Для электродуговой сварки нужен источник постоянного тока, электроды, заземление; для газовой — баллоны с кислородом и ацетиленом. Отсутствие оборудования либо невозможность его доставки на объект исключают эту технологию.
-
Ограничения по материалам. Далеко не все металлы и сплавы легко свариваются. Так, медные, латунные, бронзовые или алюминиевые трубы сложно соединить дугой — требуется специальный присадочный материал и точный контроль температуры. Тем более нельзя сваривать пластиковые трубы обычными методами.
-
Внутренние напряжения. При остывании горячего шва в металле возникают напряжённые зоны. В будущем они могут привести к трещинам, особенно если трубопровод находится под переменной нагрузкой. У пластиковых труб при пайке проявляется ещё и термическая усадка: после охлаждения детали немного меняют геометрию, что усложняет сборку.
-
Подготовка поверхности. Для качественного шва необходимо тщательно подготовить края — очистить металл от коррозии, краски и оксидов. Это занимает время и требует внимательности.
Неудивительно, что монтажные бригады ищут способы, позволяющие обойти эти сложности. Бессварочные технологии позволяют работать там, где невозможно развернуть сварочный пост: в стеснённых условиях, на высоте, в пожароопасной зоне или при отсутствии электричества. Они открывают возможности для самостоятельного ремонта систем водоснабжения и отопления, ведь многие операции доступны даже людям без специальных навыков.

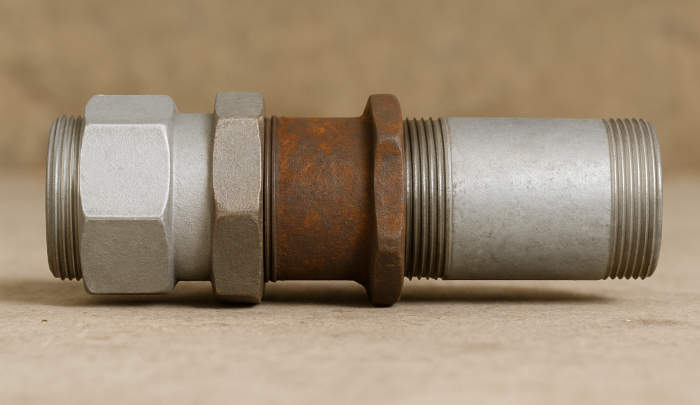

Резьбовые соединения и их ограничения
Первое, что приходит в голову при мысли о соединении труб без сварки, — нарезать резьбу и закрутить муфту. Этот метод действительно известен ещё с позапрошлого века и широко используется в инженерных сетях. Принцип прост: на конце каждой трубы нарезается внешняя резьба, затем детали скручиваются между собой через переходник или муфту с соответствующей внутренней резьбой. Для герметичности стык уплотняют льном, сантехнической пастой, фум-лентой или современными анаэробными герметиками.
У такого подхода есть свои плюсы: резьбовое соединение можно разобрать, осмотреть и снова собрать; оно не требует нагрева металла; с его помощью легко стыковать оцинкованные трубы в системах отопления и холодной воды. Однако опытные мастера знают, что резьба — не панацея. К резьбовым соединениям предъявляются высокие требования:
Совпадение материалов. Муфта и труба должны быть из совместимых сплавов. Попытка соединить, например, латунный переходник со стальной трубой нередко приводит к гальванической коррозии.
Коррозионная стойкость. На холодном водопроводе стальная муфта покрывается конденсатом, что ускоряет ржавление. Если подмотка пропитана влагой, герметик со временем теряет эластичность, и появляются микропротечки.
Различная тепловая деформация. Металлические и пластиковые элементы по-разному расширяются при нагреве. Соединение может ослабнуть, если резьба винтовая и не имеет возможности компенсировать эти изменения.
Срок службы уплотнителей. Традиционная фум-лента или пакля вырабатываются быстрее, чем сам металл. Утечек сложно избежать, даже если подтянуть соединение сильнее.
Резьба подходит для сложных узлов, где необходимо периодически разбирать стык — например, на приборах учёта воды или газовых вентилях. В остальных случаях лучше выбирать другие варианты.

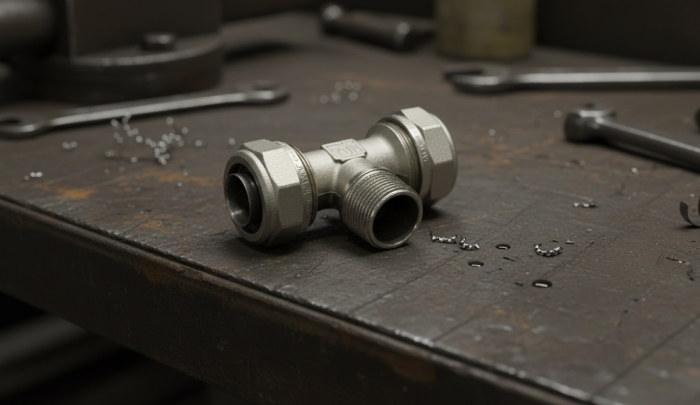

Фитинги для труб
Современный рынок предлагает множество монтажных элементов, которые позволяют соединять трубы без сварки и резьбы. Объединяет их одно: внутри каждого устройства находится уплотнительный элемент, обеспечивающий плотность стыка. Разберём основные виды.
Прямые и переходные фитинги
Прямой фитинг — это простой разъём для объединения двух отрезков трубы в одной линии. Он позволяет увеличить длину магистрали или заменить часть трубы. Переходные элементы отличаются внутренним диаметром на входе и выходе. Они используются, когда старые и новые сегменты труб имеют разный диаметр. Это особенно полезно при модернизации системы, когда приходится соединять трубы разных поколений.
Поворотные элементы и заглушки
Трубопровод редко бывает идеально прямым. Чтобы повернуть линию, существуют колена (угловые фитинги) на 45, 60, 90 и другие углы. В сложных узлах ставятся тройники или крестовины для организации ответвлений. Заглушки позволяют временно перекрыть конец трубы или подготовить запасной отвод на будущее. Они также используются при опрессовке системы для испытаний на герметичность.
Гибкие соединители
Для подсоединения к запорной арматуре и смесителям применяют гибкие штуцеры — короткие отрезки усиленного шланга с резьбовыми наконечниками. Они компенсируют вибрацию, позволяют завести трубу под нестандартным углом и сохраняют герметичность при небольших смещениях. Мягкие вводы часто комплектуются резьбовыми гайками, но могут стыковаться и через обжимные зажимы.

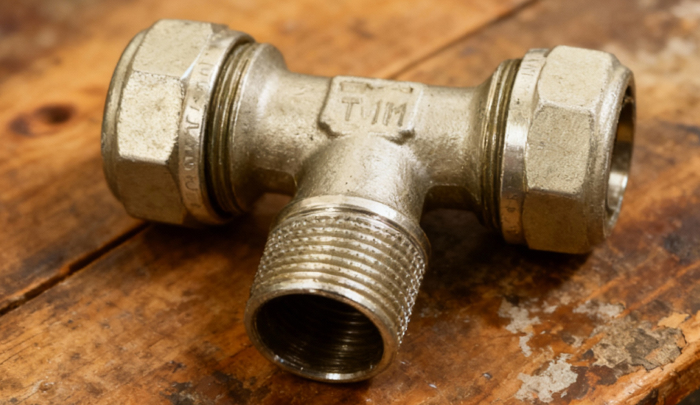

Компрессионные и обжимные фитинги
Компрессионные фитинги состоят из корпуса, внутри которого размещено уплотнительное кольцо. При закручивании гайки это кольцо сжимается, плотно обхватывая наружную поверхность трубы. Такая конструкция простая, но эффективная: герметик надежно удерживает детали даже под высоким давлением. Главное — подобрать фитинг, соответствующий материалу трубы. Например, для медных, стальных и пластиковых труб есть собственные модификации.
Обжимные фитинги работают по тому же принципу, но вместо кольца используют обжимную втулку. Затяжка происходит с помощью гаек, которые сдавливают втулку до полного обхвата трубы. Важное преимущество: в случае демонтажа достаточно заменить только втулку, сам корпус останется в рабочем состоянии. Обжимные фитинги могут выдерживать суровые условия эксплуатации, поэтому их применяют в отопительных сетях и гидравлических установках.
Муфты Гебо: альтернатива для металлических труб
Отдельную категорию составляют так называемые муфты Гебо — это компрессионные устройства, специально разработанные для металлических труб. По сути, это разборная деталь с гайкой и несколькими кольцами внутри. Механизм работает следующим образом: гайка прикручивается к корпусу и прижимает конусовидное зажимное кольцо, которое обжимает трубу; следом прижимается уплотнительное кольцо, которое герметизирует стык.
Чтобы соединение получилось прочным, важно выполнить несколько шагов:
-
Выровнять и ровно срезать края трубы, удалить заусенцы. Не должно быть выступающих заусенцев, которые могут повредить уплотнитель.
-
Очистить поверхность от краски, эмали или оцинковки. В составе муфты есть материал, который будет защищать металл от коррозии, поэтому присутствие старого покрытия только ухудшит сцепление.
-
Надеть гайку и уплотнительные кольца в правильном порядке. Уплотняющее кольцо должно быть обращено к корпусу. Не допускается искажение или перекос колец.
-
Слегка затянуть гайку, проверить отсутствие люфта, затем довернуть до упора. После монтажа стоит открыть воду и оценить герметичность. Если появились капли — сделать ещё четверть оборота.
Муфты Гебо производятся из нержавеющей стали или цветных сплавов (латунь, бронза), что обеспечивает долговечность. При повторном использовании иногда достаточно заменить только резиновое кольцо, но сам корпус служит долго. Часто такие муфты применяют на участках горячего водоснабжения, где температура не превышает +80C. Если теплоноситель горячее, придётся чаще менять уплотнители.

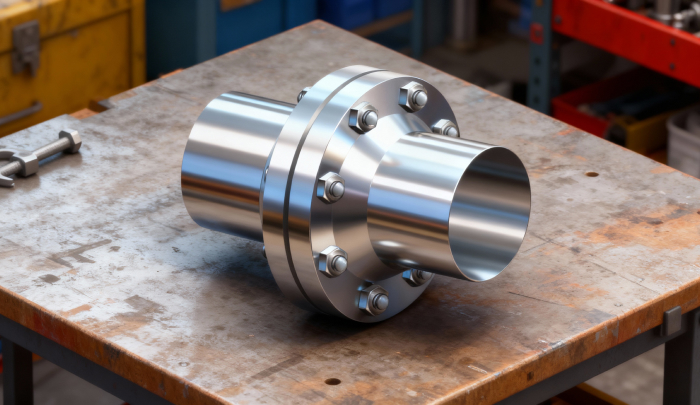

Фланцевые разъёмы
Фланцевый способ заключается в том, что на концы труб насаживаются плоские стальные или чугунные диски с отверстиями под болты. Между дисками помещается прокладка, обеспечивающая герметичность. Болты затягивают гайками, и стык получается прочным. Главный плюс — его можно разобрать для обслуживания или замены оборудования. Поэтому фланцы ставят рядом с насосами, счётчиками, клапанами и задвижками.
Фланцевое соединение славится универсальностью: типичными являются круглые фланцы для круглых труб, но существуют и специальные исполнения для прямоугольных профилей. Чтобы конструкция не протекала, прокладку подбирают под температуру рабочей среды. Для холодной воды подойдёт резина, для горячего пара или нефтепродуктов — паронит или фторопласт. Если вода содержит агрессивные примеси, прокладку меняют каждые несколько лет. Умение подобрать прокладку и грамотно затянуть болты — залог успеха: перегрузка может привести к деформации, а недозатяжка — к капельным утечкам.
Обоймы и хомуты
Когда возникает аварийная протечка, тянуть трубы на резьбу или ставить муфту не всегда возможно. Быстро восстановить герметичность помогают специальные накладки — обоймы и хомуты. Их конструкция напоминает половинки трубной муфты, которые охватывают трубу, а резиновый или силиконовый уплотнитель закрывает место дефекта. Болты или шпильки, которыми стягиваются половинки, позволяют создать равномерное давление.
Такие ремонтные приспособления бывают разной формы. Широкие и узкие обоймы подходят для круглых труб, а сложные конфигурации дают возможность закрепить трубу на стене или связать две трубы рядом. Существует даже серия обойм с отводами, позволяющая быстро врезать ответвление в существующую линию. Преимущество хомутов — в их универсальности: ими можно пользоваться как на водопроводах, так и на системах низкого давления. Для газовых сетей применяют специальные герметичные конструкции.
В распоряжении сантехников есть даже так называемые ремонтно-монтажные обоймы в виде тройников и крестовин. Они состоят из литого корпуса, который делится на две половинки. Чтобы устранить течь, корпус надевают на трубу, выравнивают, вставляют прокладку из разрезанного шланга и затем стягивают болтами. Такой приём позволяет быстро закрыть повреждение, не отключая сеть на долгое время.

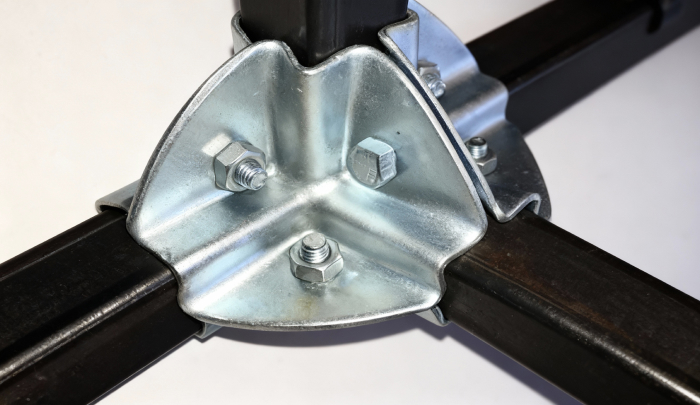

Краб-системы и профильные конструкции
Каркасные конструкции из квадратных и прямоугольных труб нередко монтируются без сварки с помощью краб-систем. Под этим термином понимают набор штампованных пластин с отверстиями, через которые проходят болты. Пластины могут быть угловыми (соединяют трубы под 90), тавровыми (скрепляют три трубы) и крестовыми. Сборка металлического каркаса с помощью краб-систем напоминает конструктор: болтами стягивают пластины, вставляют трубы, фиксируют, и вот уже готова рама для павильона, рекламной конструкции или уличного тренажёра.
У краб-систем есть ограничения: они не предназначены для эксплуатации в трубопроводах, так как не обеспечивают герметичности. Их цель — создать устойчивый несущий каркас. Поэтому, если нужно выполнить только стык с передачей жидкости, краб-конструкции не подойдут. Зато при строительстве металлокаркасов, временных ангаров и складских стеллажей их применяют очень широко. Монтаж выполняется обычным гаечным ключом, никаких специальных навыков не требуется.
Выбор лучшего метода: что учесть
На практике вариантов стыковки труб без сварки довольно много. Чтобы сделать грамотный выбор, учитывают:
-
Материал труб. Стальные и чугунные трубы хорошо стыкуются с помощью муфт, фланцев и обойм. Нержавеющая сталь и цветные металлы требуют особых сплавов в фитингах. Гибридные системы (например, сталь + полимер) требуют специальных переходников.
-
Диаметр. Малые диаметры (до 25 мм) удобно соединять с помощью резьбы или обжимных фитингов. Для толстостенных труб нужны мощные фланцевые разъёмы или Gebo-муфты.
-
Назначение трубопровода. В водопроводах часто используют обжимные фитинги и муфты, тогда как газовые сети требуют фланцев, сертифицированных хомутов и специальных уплотнительных лент. Для каркасных конструкций используют краб-системы.
-
Давление и температура. Системы отопления и горячего водоснабжения предъявляют требования к жаростойкости уплотнителей. Для холодной воды подходят стандартные резиновые кольца. В системах высокого давления лучше ставить компрессионные фитинги.
-
Возможность обслуживания. Если стык нужно будет часто разбирать, стоит выбрать разъёмное соединение (резьбу или фланец). В том случае, когда стык выполняется «на века», подойдут обжимные и пресс-фитинги.
Понимание этих факторов позволяет подобрать надёжный вариант и избежать сюрпризов в эксплуатации.
Практические выводы и рекомендации
Современный арсенал сантехника или монтажника позволяет выполнять соединение труб без сварки практически в любых условиях. Универсальные фитинги, компрессионные муфты, фланцы, обоймы, краб-системы — каждый из этих элементов решает конкретные задачи: от временной защиты от протечки до строительства сложных металлоконструкций. Важно помнить, что любое соединение требует внимательной подготовки и выбора совместимых материалов. Аккуратный срез трубы, очистка поверхности, правильная последовательность операций — всё это влияет на прочность и герметичность стыка.
При планировании работ учитывайте материал труб, внутреннее давление, температуру среды, доступность инструмента и требования к обслуживанию. Резьба и фланцы подойдут для разъёмных соединений, компрессионные фитинги и Gebo-муфты — для быстрой и надёжной стыковки стальных труб, обоймы и хомуты выручат в аварийных ситуациях.
