Представьте, что круглая или профильная труба не сошлась в стыке, потому что длина одной из деталей отклонилась на пару миллиметров: тогда остаётся либо подгонять соединение, либо начинать работу заново. В строительстве, промышленной сборке и даже в быту точность имеет прямое влияние на надёжность конструкции. Поэтому так важно не только выбрать правильный метод резки, но и понимать особенности каждого подхода.
Что значит «резка в размер»
Под термином «резка трубы в размер» обычно подразумевают подготовку заготовок заданной длины и формы с минимальными отклонениями. Эталоном считается точность, измеряемая десятыми долями миллиметра для промышленного монтажа. Помимо длины, важно сохранить геометрию торца: кривой срез осложняет стыковку, особенно если труба толстостенная или имеет квадратный профиль. Поэтому вдоль линии реза стремятся получить ровный торец без заусенцев и оплавлений. Такое качество достигается не только благодаря точному оборудованию, но и грамотно подготовленной поверхности, точной разметке и контролю при выполнении операции.
Материал и форма трубы: от чего зависит выбор технологии

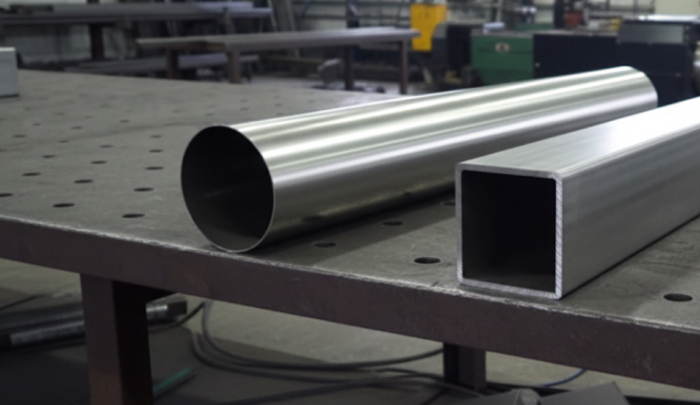

Металлические трубы различаются по материалу (углеродистая сталь, нержавеющая сталь, алюминий, медь, титан, сплавы), по толщине стенки и по форме (круглая, квадратная, прямоугольная, овальная). Каждый вариант диктует свои условия. Например, низкоуглеродистая сталь хорошо режется кислородно-газовым способом — металл под действием кислорода воспламеняется, а остатки сдуваются струёй газа. Нержавейку, алюминий и медь газом резать нельзя, им подходят плазменные или лазерные методы. Алюминий отражает лазерное излучение, поэтому для него используют твердотельные установки с высокой мощностью. Толстостенный прокат требует применения мощных CO2‐лазеров или плазменных аппаратов, тогда как тонкостенные трубы можно резать более компактными устройствами.
Форма сечения тоже важна. Круглые трубы обычно легче удерживать и вращать в процессе, поэтому многие станки снабжены универсальными патронами. Профильные (квадратные, прямоугольные) трубы нуждаются в особых упорах, а при резке под углом 45 желательно использовать шаблон большего диаметра, чтобы избежать погрешностей: в профессиональной практике для разметки под 45 часто изготавливают специальный шаблон из трубы большего размера, в который вставляют заготовку, размечают по шаблону, а затем аккуратно выполняют рез. Это позволяет получить точный угол и облегчает дальнейшую сварку.
Классические методы резки
На практике применяются два больших класса технологий: механические и термические. Механическая резка включает все виды разделения материала без нагрева выше критических температур: ручная нарезка, отрезные станки, ленточные пилы, труборезы. Термические способы используют высокую температуру для плавления или кипения металла: газорезка, плазморезка, лазер. Некоторые способы комбинируют нагрев и механическое воздействие.
Механическая обработка
В простейшем варианте рабочий берет болгарку с абразивным диском или ручной труборез и отрезает трубу по заранее нанесённой разметке. Плюсы такого подхода — доступность, мобильность, возможность работать с разными диаметрами. Но минусов больше: кромка получается неровной, остаются заусенцы и оплавления, инструмент быстро тупится, требуется квалификация оператора, и обязательно нужны средства защиты (очки, маска, перчатки). Для массового производства такой подход не годится — слишком много отходов и ошибок.
Существует множество устройств, специально созданных для механической резки:
-
Резцовые и роликовые труборезы. Небольшие компактные инструменты с одним или несколькими режущими роликами, зажимающими трубу и режущими её под давлением. Модели с одним роликом работают с диаметром до 50 мм, с тремя — до 100 мм. Подходят для тонкостенных и мягких металлов, но не выдерживают сильных нагрузок. Для работы по толстостенной трубе используют телескопические и цепные версии.
-
Ручные храповые труборезы. Компактные инструменты с рукояткой и лезвием; предназначены для пластиковых и тонких металлических труб. Благодаря механизму храповика рез происходит пошагово, что уменьшает усилия.
-
Электрические и пневматические труборезы. Мощные устройства для труб среднего и большого диаметра (до 150 см), облегчающие работу оператора. Электрический привод обеспечивает стабильные обороты, а пневматика удобна там, где нельзя использовать электроинструмент.
-
Гильотины и ножовочные станки. Гильотинный станок режет трубу прямым ножом под прямым углом, подходит для труб диаметром до 30 мм. Ножовочные (дисковые) станки и ленточнопильные аппараты позволяют сделать разрез под углом до 45, поддерживают ровную кромку и часто используются на промышленных участках. Ленточная пила даёт высокое качество поверхности и точное соответствие длины изделия; можно обрабатывать трубы диаметром 320–340 мм.
Механические методы остаются популярны в условиях небольших объёмов или когда нет строгих требований к точности. Но для серийного производства и сложных фигурных заготовок выбирают термические способы, обеспечивающие стабильное качество.
Газовая резка
Газокислородная (кислородная) резка подходит для низкоуглеродистых сталей и некоторых сплавов, которые горят в струе кислорода без плавления. Рабочий направляет на трубу струю кислорода, металл в месте реза воспламеняется и горит, а расплавленную окалину сдувает та же струя газа. Эта технология недорогая и позволяет раскраивать трубы любого диаметра, даже под углом, кромка получается ровной и не требует шлифовки. Однако точность ниже, чем у лазера; оборудованию нужны газовые баллоны, а металл должен обладать необходимыми химическими свойствами — нержавеющая сталь, алюминий и медь для такой резки не подходят. В местах повышенной пожароопасности газокислородную резку использовать нельзя, потому что пламя может воспламенить окружающие материалы.
Плазменная резка
Плазменная резка возникает, когда струя ионизированного газа нагревается до нескольких тысяч градусов и расплавляет металл по линии реза. Метод применим к большинству металлов; кромка ровная и не нуждается в доработке. Плазморезы работают быстрее кислородных резаков и обеспечивают точность, сравнимую с лазерной технологией, но техника требует навыков. Плазменная резка эффективнее кислородной в 4–10 раз и не требует газовых баллонов. Недостаток — ограничение по диаметру: обычно плазмой режут трубы среднего размера, а для крупных диаметров целесообразно использовать станочные комплексы.
Лазерная резка
Лазер — современный бесконтактный способ, использующий концентрированный световой луч для расплавления или испарения металла. Технология подходит для большинства металлов и даже пластика. Рез осуществляется на оборудовании с числовым программным управлением; заготовку фиксируют в патроне, а лазерная головка перемещается вдоль оси или наоборот.
Плюсы:
-
Высокая точность и чистота края. Срез получается ровным, без заусенцев, не требует шлифовки. Лазер позволяет выполнять фигурный раскрой, делать отверстия и фрезеровку в одном цикле.
-
Универсальность по материалам и геометрии. Лазер режет круглые и профильные трубы, обрабатывает разные сплавы, в том числе нержавеющую сталь и алюминий.
-
Скорость и экономия. Станки быстро обрабатывают большие партии; скорость резки стальной трубы достигает 600 метров в час. Отсутствие механического контакта предотвращает деформацию, а процесс не создаёт пыли или отходов.
-
Безопасность и автоматизация. Оператор вводит параметры, и машина сама выполняет рез. Отсутствие контакта снижает риск травм, а множество моделей на рынке позволяет подобрать вариант под любой бюджет.
Недостатки лазерной резки — высокая стоимость оборудования и ограниченная толщина материала. Толстостенные трубы требуют мощных CO2‐лазеров; тонкий луч твердотельного лазера подходит только для тонкостенных заготовок. К тому же, параметры резки нужно корректировать под каждый материал; неправильная настройка может привести к порче изделия.
Современные технологии и инновации
Развитие промышленности приводит к появлению новых методов, улучшающих эффективность. В экструзионном производстве пластмассовых труб, например, применяются ротационные и планетарные резаки, оснащённые сервоприводами. Ротационные труборезы используют вращающееся лезвие для быстрой резки крупных диаметров. Планетарные резаки вращаются вокруг трубы, обеспечивая гладкий разрез даже при толстых стенках. Автоматические труборезы с сервоприводом регулируют скорость и позицию лезвия, исключая ручное вмешательство и повышая точность. Высокоточные системы управляемых приводов позволяют делать чиплесс резку — безстружечное разделение, при котором не образуется металлическая стружка. Кроме того, внедряют беспылевое фаскование: торец трубы обрабатывается без образования пыли, что улучшает экологию рабочей зоны. Эти технологии повышают производительность и помогают соблюдать стандарты качества на массовом производстве.
Выбор оборудования и способа резки: критерии и рекомендации
От правильного выбора метода резки зависит не только скорость выполнения заказа, но и состояние заготовки после обработки. Специалисты рекомендуют учитывать следующие факторы:
Диаметр и толщина трубы. Тонкостенные трубы диаметром до 40 мм можно резать ручными труборезами; материал фиксируют в прижимном устройстве и постепенно вращают рукоятку, смазывая зону реза для уменьшения температуры и облегчения процесса. Для труб большого диаметра (сотни миллиметров) используют ленточные пилы, гильотины, плазменные или лазерные установки.
Материал. Низкоуглеродистая сталь поддаётся газорезке. Нержавеющие и цветные сплавы требуют плазмы или лазера. Алюминиевые и медные трубы обрабатывают твердотельными лазерами, обеспечивающими точный луч.
Требуемая точность и качество кромки. Для точных соединений лучше выбирать лазерную резку — она обеспечивает минимальные отклонения и ровный край, который не нужно шлифовать. Если требования не столь высоки, а объём невелик, можно обойтись болгаркой или роликовым труборезом, но нужно быть готовым к появлению заусенцев и дополнительной обработке.
Объём работ. Одноразовые и мелкие заказы оправдывают использование ручных инструментов. Большие партии целесообразно резать на станках с ЧПУ — так снижаются издержки на рабочую силу, повышается повторяемость и уменьшаются отходы. Автоматические системы сокращают простой оборудования и оперативно настраиваются под новые партии.
Уровень оператора. Ручная резка требует навыков: неподготовленный мастер может сделать кривой срез, что усложнит последующую сварку. Лазерные и автоматические установки позволяют новичкам получить качественный результат благодаря автоматизации.
Состояние поверхности после резки. Перед покупкой оборудования оцените, какие дефекты допустимы: кромка может иметь заусенцы, оплавления или шероховатость. Некоторые труборезы, например резцовые и ручные, оставляют на кромке деформации, которые нужно удалять; ленточные пилы и лазер обеспечивают гладкую кромку и уменьшают объем шлифовки. Для производства сантехнических узлов важно, чтобы после реза не оставалось стружек, иначе трубы не будут стыковаться плотно.
Безопасность. Неправильный выбор оборудования способен привести к повреждению изделия и травме. Многие компании рекомендуют обращаться к специалистам для подбора труборезов и не экономить на безопасности. На любом оборудовании необходимо соблюдать технику безопасности: надевать защитные очки и маску, следить за исправностью кожуха на болгарке, не оставлять без присмотра включённый плазморез. Особенно важно не выполнять газовую резку вблизи легковоспламеняющихся материалов.
Подготовка к резке и разметка
Точная резка начинается с подготовки заготовки и грамотной разметки. Специалисты советуют:
Очистить трубу от ржавчины, масла, грязи. Чистая поверхность упрощает разметку и позволяет инструменту равномерно работать.
Точно замерить длину с помощью металлической рулетки и маркера или чертилки. При резке под углом используйте угломер или шаблон, как описано выше. Шаблон из большей трубы помогает добиться нужного угла и предотвращает смещение метки.
Закрепить трубу. Время резки зависит от надёжности фиксации. В тисках или специальном зажиме труба не «играет» и позволяет получить ровный срез. Для пластиковых и тонкостенных труб достаточно лёгкого зажима, чтобы не деформировать стенку.
Использовать смазку. При механической резке полезно смазывать лезвие и зону реза маслом или специальной жидкостью, уменьшающей трение и отводящей тепло.
После резки — обработать кромки. Даже лазерный срез иногда требует лёгкой обработки, если на торце присутствуют микронеровности. Болгарочный рез обязательно требует удаления заусенцев напильником или шлифовальным кругом, иначе труба может травмировать рабочего или повредить уплотнитель.
При работе с металлопластиковыми и полимерными трубами важно выбирать правильные ножницы. У сантехнических ножниц есть свои преимущества: они не оставляют отходов, чистый срез, не требуются специальные навыки. Однако они подходят только для небольших диаметров, и для толстой полиэтиленовой трубы понадобится более мощный резак.
Разрезание труб под углом
В инженерных системах часто требуется соединять трубы под углом. Это особая задача, ведь срез должен точно соответствовать проектному углу. Есть несколько способов сделать качественный угол:
Использование шаблона. Как отмечено выше, специалисты рекомендуют изготовить шаблон из трубы большего диаметра. С помощью угломера отмечают угол 45 на шаблоне, затем отрезают его и шлифуют кромку. В дальнейшем внутрь вставляют меньшую трубу, размечают по шаблону, затем отрезают и шлифуют. Этот метод подходит для любых профилей.
Применение ленточнопильного станка с поворотной рамой. Такие станки имеют функцию наклона пилы, позволяющую точно выставить угол. Линия реза получется перпендикулярной к стенке трубы и гладкой. Рабочие используют эту технологию, когда нужна высокая точность и крупные партии.
Программы ЧПУ на лазерных станках. В современных труборезах угол и профиль задаются в программе, а оборудование выполняет разрез автоматически, обеспечивая точность геометрии и повторяемость.
В любом случае после резки торец следует очистить от брызг металла и обработать фаску — небольшой скос, облегчающий монтаж.
Практические выводы
Точная резка трубы в размер — это не просто отрезать кусок металла. Это комбинация знаний о материале, геометрии, свойствах различных технологий и опыте мастера. Механические методы удобны для разовых задач и небольших диаметров, но оставляют заусенцы и требуют опыта. Газовая резка позволяет быстро отделять низкоуглеродистый прокат и формировать отверстия, но она ограничена по материалам и не подходит для нержавеющей стали. Плазменная резка универсальна, даёт чистый срез, но требует квалификации и обеспечивает оптимальное качество лишь на средних толщах. Лазерная резка обеспечивает бесконтактное точное разделение, позволяет вырезать сложные контуры и минимизировать отходы, однако стоит дороже и имеет ограничения по толщине стенки.
Выбирая оборудование, анализируйте диаметр, материал, толщину трубы, требуемую точность и объём работ. Для небольших диаметров достаточно ручного трубореза; для крупного промышленного применения – станочные системы с ЧПУ. Учитывайте, какое состояние кромки является приемлемым, и не экономьте на безопасности: неправильный выбор инструмента может привести к травмам и повреждению изделия. Современные автоматические системы с сервоприводами, безстружечной резкой и беспылевым фаскованием снижают отходы и повышают качество, но требуют вложений. Соблюдение технологий разметки и правильной фиксации, использование шаблонов для угловых разрезов и своевременная обработка кромок — всё это формирует профессиональный подход.
Резка труб в размер — область, где точность влияет не только на внешний вид изделия, но и на его функциональность. Понимание нюансов и грамотный выбор технологии гарантируют, что трубы будут идеально подогнаны, безопасны и прослужат долгие годы. Если вам необходима высокоточная лазерная резка труб с минимальным термическим воздействием и идеальной геометрией кромки, рекомендуем обратиться в ООО «СиМП». Мы предлагаем комплексные услуги металлообработки: лазерную резку, гибку, сверление и порошковую покраску. Работы выполняются по чертежам заказчика, с соблюдением всех технологических норм и сроков. Обращаясь к нам, вы получаете промышленное качество и персональный подход.
