Пока в одних цехах продолжают использовать пневматические или ручные гибы, в мастерских, работающих с крупными сериями и сложными формами, пресс‐гиб с ЧПУ стал незаменим. Задача такого оборудования проста: повторять траекторию движения с высокой точностью и выдать серию деталей, которые собираются без подгонки. ЧПУ отслеживает положение каждой оси, регулирует глубину хода, скорость и усилие, отображает положение заготовки на экране - и делает то, что ещё несколько лет назад требовало большого опыта оператора.
Говоря простыми словами, современный листогибочный пресс с ЧПУ гнёт листовой металл так, как заложено в программе. Промежуточные замеры, регулировки и дополнительные прихваты уходят в прошлое. В этой статье мы разберём устройство такого станка, принципы его работы, подходы к настройке и выбору, а также ответим на часто задаваемые вопросы.
Что собой представляет листогиб с ЧПУ
Общее определение

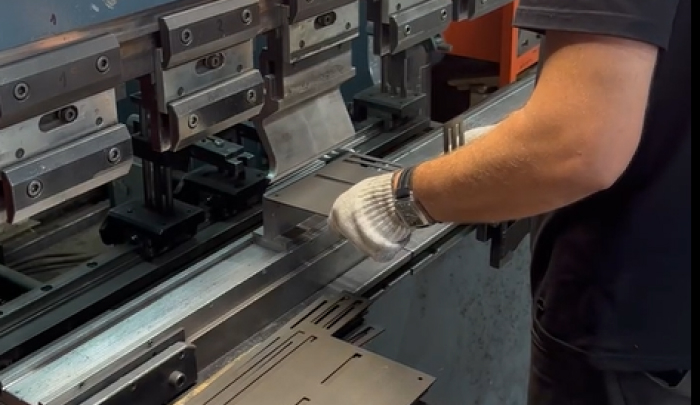

Листогибочный пресс с ЧПУ - это один из типов гибочных прессов, где процессом деформации листового металла управляет числовая система управления. Такое оборудование позволяет формировать листы в профиль нужной конфигурации, а точность углов и количество гибов обеспечиваются за счёт согласованной работы приводов, гидравлического узла и заднего упора. По сравнению с традиционными прессами риск получения брака существенно ниже: комплектующие штампа (пуансон и матрица) быстро меняются под задачу, а ход операции отслеживается электроникой и датчиками.
Конструктивные элементы
Основой машины служит сварная рама, обеспечивающая жёсткость конструкции. Внутри находятся четыре главных группы узлов:
-
Гибочная балка (ползун) - подвижная верхняя часть, которая перемещается вверх и вниз. Движение обеспечивается гидравлическими цилиндрами или электрическими сервоприводами, а точность хода контролируют независимые оптические линейки.
-
Рабочий стол со сменными матрицами - нижняя часть, где закреплены V‐образные или специализированные матрицы. Совокупность матрицы и пуансона образует рабочий инструмент. Матрица устанавливается на стол, пуансон крепится на гибочной балке.
-
Задний упор - устройство позиционирования заготовки, расположенное сзади рабочего стола. Он состоит из пальцев и блоков, которые перемещаются по осям X (вперёд–назад), Z (влево–вправо), R (вверх–вниз) в зависимости от модели. Задний упор позволяет точно выровнять лист перед гибкой и обеспечивает повторяемость углов. Современные упоры имеют от 1 до 6 осей, каждая управляется отдельным мотором.
-
Система привода и ЧПУ. В гидравлических моделях движение балки обеспечивает гидравлическая система, управляемая сервоклапанами, а в электрогидравлических - пропорциональные клапаны и электроника. ЧПУ контролирует положение осей, усилие, скорость и последовательность операций, отображает графику заготовки и инструмента.
Дополнительным узлом для станков большой длины (2 м и более) является система бомбирования (коррекции прогиба) - устройство, позволяющее компенсировать прогиб стола и балки при гибке длинных заготовок. Она может быть механической, ручной или автоматизированной. Также станок может оснащаться передними поддержками листа и лазерной защитой зоны гиба.
Принцип работы ЧПУ‐листогиба
Как происходит гибка
Рабочий цикл листогиба с ЧПУ состоит из нескольких этапов:
-

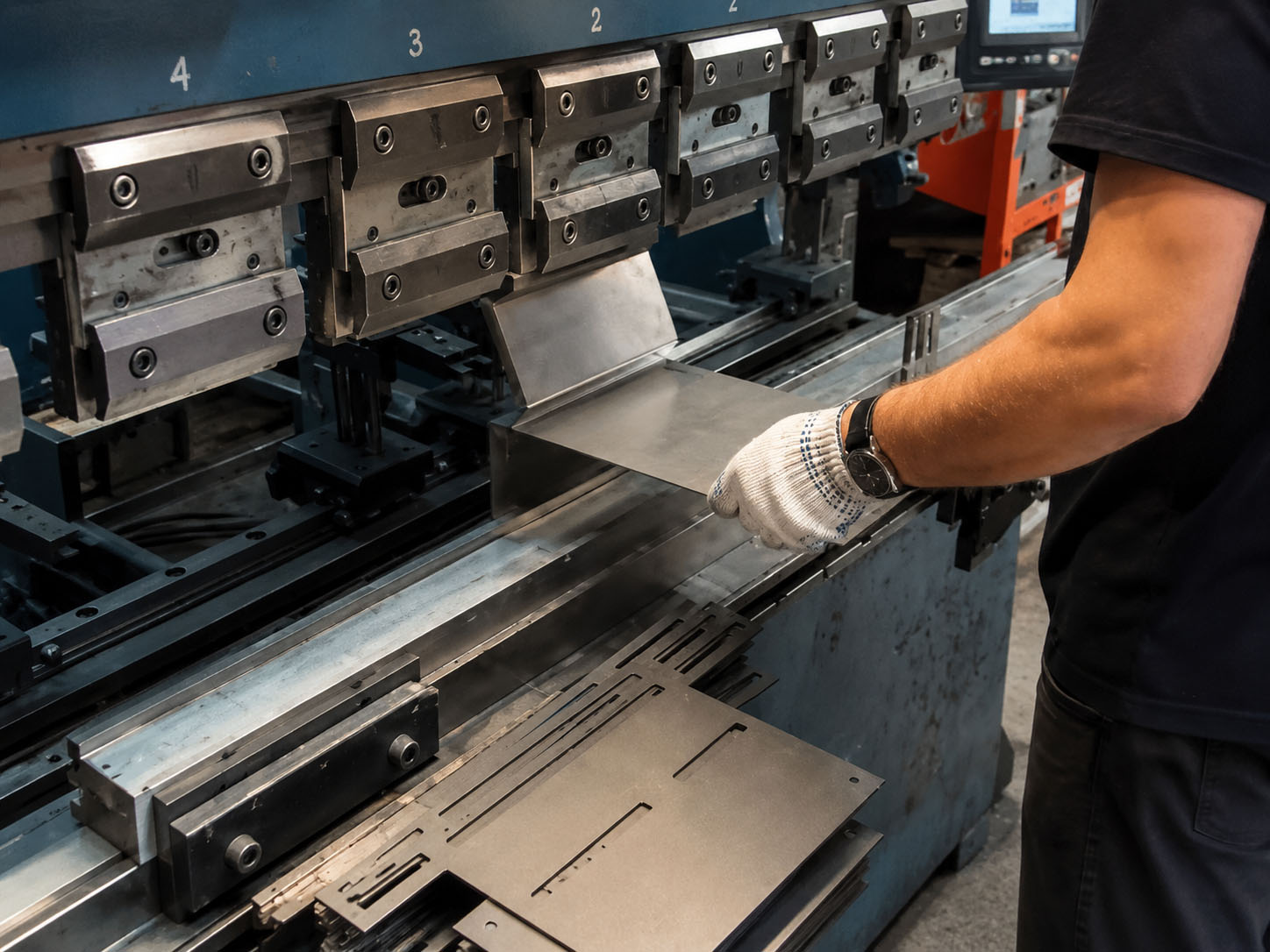

Позиционирование заготовки. Задний упор с помощью двигателей устанавливает лист в заданное положение. Ось X определяет расстояние от линии гиба, оси Z устанавливают пальцы по ширине листа, ось R регулирует высоту упора. Интеграция упора с контроллером обеспечивает автоматическое позиционирование и сокращает время переналадки.
-
Опускание гибочной балки. ЧПУ управляет гидравликой: балка с пуансоном опускается и зажимает лист. До контакта с матрицей движение контролируется осью Y. Современные гидравлические станки используют две независимые оси Y1 и Y2, обеспечивающие синхронность и регулирующие наклон балки для точной геометрии.
-
Деформация металла. Когда пуансон входит в матрицу, металл проходит стадию упругой и пластической деформации. ЧПУ контролирует глубину входа пуансона в матрицу, соблюдая заданный угол и радиус. Система автоматически вносит поправку на возврат (пружинение металла).
-
Подъём балки и перемещение упора. После гибки балка возвращается в исходное положение. Для следующего гиба задний упор автоматически перестраивается на новое положение, и цикл повторяется.
Роль ЧПУ здесь в том, чтобы расписать последовательность операций (углы, радиусы, порядок гибов), контролировать перемещения осей, учитывать пружинение материала и обеспечить повторяемость. Оператору достаточно загрузить чертёж и проверить моделирование.
Что дают оси Y1/Y2, X, R
-
Оси Y1/Y2. Задают вертикальное движение правой и левой части гибочной балки. Независимая система позволяет корректировать наклон и избегать угловых ошибок; старые торсионные машины имели один общий привод, и углы могли отличаться из‐за деформации. Servo‐управление обеспечивает микронную точность.
-
Ось X. Отвечает за перемещение заднего упора вперёд и назад, что задаёт линию сгиба и длину фланца. Чем точнее ось X, тем стабильнее геометрия серии.
-
Ось R. Регулирует высоту упора. Это важно при гибке лестничных элементов или профилей со сложной формой. Иногда добавляют оси Z для разведения пальцев влево и вправо. Количество осей определяет уровень автоматизации: простому станку хватает Y и X, а для высокой точности и сложных деталей используют 4–6 управляемых осей.
Настройка и эксплуатация: практические моменты
Подбор инструмента и подготовка
Качество гибки напрямую зависит от правильного выбора инструмента. Пуансоны и матрицы должны соответствовать толщине и материалу листа. При изменении толщины необходимо подбирать ширину V‐канала матрицы заново. Также важны радиусы инструмента: слишком маленький радиус может вызвать трещины, а слишком большой - деформацию формы.
Перед запуском партии оператор проверяет затяжку болтов, состояние гидравлики и электрики, настройку упора. Рама и узлы должны быть целостны; трещины на сварных швах недопустимы. При необходимости проводится калибровка оптических линеек и проверка зазора между шариковинтом и гайкой заднего упора. Для безопасной работы станок надёжно заземляют; рабочее место не должно находиться под прямыми солнечными лучами.
Программирование и графический интерфейс
Современные контроллеры позволяют создавать программы гибки прямо на станке. Оператор вводит эскиз детали, выбирает из базы соответствующие инструменты (угол, радиус и высота пуансона, угол, высота и ширина раскрытия V‐ручья). Система автоматически рассчитывает шаги деформации и показывает на экране правильное положение заготовки и инструмента. В ручном режиме можно корректировать углы, глубину входа и последовательность, но основная выгода ЧПУ - автоматизация: минимизация ошибок оператора и ускорение подготовки.
Эксплуатация и безопасность
Работать на гибочном прессе с ЧПУ должны обученные операторы. Руки не должны находиться в зоне штампа, нельзя просовывать детали за плунжер, следует соблюдать дистанцию - изгибающийся металл может отскочить.
При гибке коротких заготовок лист располагают по центру станка, чтобы не было перекоса. Если изгиб выполняется вне центра, то тонко настроенная система бомбирования позволяет выровнять угол по всей длине заготовки. Регулярное обслуживание включает смазку направляющих, проверку давления гидравлики, замену масла, диагностику приводов и систем ЧПУ.
Советы по эксплуатации
-
Контроль болтов и фитингов. Перед началом каждой смены проверяйте соединения, подтягивайте ослабленные компоненты.
-
Состояние упора. Регулярно проверяйте зазор между винтом и гайкой; изношенные детали меняйте, чтобы удерживать точность позиционирования.
-
Выбор V‐канала. Для каждой толщины листа подбирается нужный V‐канал матрицы, иначе возникнут трещины или недогиб.
-
Безопасность. Не превышайте номинальную нагрузку; используйте защитные ограждения и лазерные барьеры; держите руки вне зоны гиба.
Критерии выбора листогибочного пресса
Тип привода: гидравлический, электро‐гидравлический или сервопривод
Современные гибочные прессы делятся на несколько категорий. Гидравлические модели имеют простую конструкцию, способны гнуть листы толщиной 0,5–5 мм, энергоэффективны и долговечны, что делает их популярными для производства вентиляционных каналов и других типовых изделий. Однако их точность ограничена и зависит от настройки клапанов, поэтому для изделий с высокими требованиями к углам часто выбирают электро‐гидравлические прессы. Они оснащены пропорциональными клапанами и оптическими датчиками, что обеспечивает высокую точность и повторяемость. Есть также механические и сервоприводные прессы - они быстрее, но дороже; выбор зависит от задачи.
Длина и толщина листа
Ключевые параметры - максимальная длина гиба и усилие (тоннаж). Эти значения определяют, какой металл можно гнуть на станке. Чтобы выбрать пресс по тоннажу, считают усилие по таблицам и добавляют запас 20 % для предотвращения перегрузки. Также учитывают минимальный радиус гиба - для толстых и твёрдых материалов радиус должен быть больше, чтобы металл не треснул.
Количество осей и точность
Для простых деталей достаточно станка с Y и X; но если нужно повторять сложные формы и позиционировать лист в разных плоскостях, потребуется больше осей (R, Z1, Z2 и т. д.). Современные прессы оснащают до 6 осей заднего упора, а также системой бомбирования для длинных заготовок. Точность регулируется длиной хода, разрешением датчиков и возможностью компенсации пружинения.
Производитель, сервис и стоимость
Выбор между известными марками и малоизвестными импортными решениями зависит от бюджета и сервиса. Хороший производитель предлагает обучение, быстрый сервис и программу модернизации. Также важно наличие запчастей и поддержка программного обеспечения. При выборе учитывают энергоэффективность, контроль качества, интерфейс ЧПУ, гибкость оснастки и сроки окупаемости.
Ответы на частые вопросы
Какие материалы гнёт листогиб с ЧПУ? Такие станки предназначены для гибки листового металла: стали, нержавейки, алюминия, латуни, меди. Главное - подобрать правильный пуансон и матрицу, учитывать толщину и радиус.
Почему на ЧПУ‐станке меньше брака? Наличие ЧПУ позволяет программно задавать параметры и контролировать глубину хода. Визуальный интерфейс показывает положение заготовки, поэтому ошибки оператора сводятся к минимуму. Независимые оптические линейки гарантируют точность перемещения, а серия деталей выходит одинаковой.
Можно ли на гибочном прессе с ЧПУ пробивать отверстия? Да, с соответствующей оснасткой такие станки могут выполнять пробивку, неглубокую вытяжку и даже гибку труб. Однако если основная задача - штамповка отверстий, практичнее использовать координатный пресс или лазер.
Нужен ли опытный оператор? Несмотря на автоматизацию, станок требует квалифицированного персонала: нужно правильно выбрать инструмент, загрузить программу, контролировать порядок гибов и следить за техническим состоянием. Обученные работники обязаны прочитать руководство и понимать структуру машины.
Что такое система бомбирования? При гибке длинных деталей стол и балка под нагрузкой прогибаются. Система бомбирования (коррекция прогиба) - это механизм, который выгибает стол в противоположном направлении, чтобы сохранить угол по всей длине. Устройства бывают механическими, ручными или автоматическими.
Практические выводы
Листогиб с ЧПУ - это не просто модернизированная версия традиционного гибочного пресса. Это интеллектуальная система, которая сочетает прочную сварную раму, точные приводы, комплекс датчиков и гибкое программное управление. Благодаря этому прессы гнут сложные формы, обеспечивают повторяемость, сокращают подготовку и снижают долю брака.
