Но в работе технолога, конструктора и даже мастера у станка разница принципиальная. Перепутали - получили неверное понимание геометрии, ошиблись с толщинами, не туда поставили отверстия, а иногда и вовсе изготовили не то. Поэтому разобраться, что такое металлическое сечение, чем оно отличается от разреза, и как это читать в документации - полезно не только для учебника, но и для реального производства.
Что обычно понимают под «металлическим сечением»
Фраза «металлическое сечение» в практике встречается в двух смыслах - и оба важны.
Первый, «чертёжный»: сечение как изображение фигуры, полученной пересечением детали плоскостью. Это способ показать форму профиля, полостей, стенок, ребер, то есть то, что снаружи не видно.
Второй, «инженерный»: сечение металла как характеристика элемента (площадь, геометрия профиля), от которой зависят прочность, жесткость, масса и поведение конструкции под нагрузкой. Когда говорят «подберите сечение стойки», имеют в виду уже не картинку, а конкретный профиль: трубу 60×40×3, швеллер, двутавр, уголок, круг, полосу.
Сечение на чертеже: «показываем только то, что получилось при пересечении»

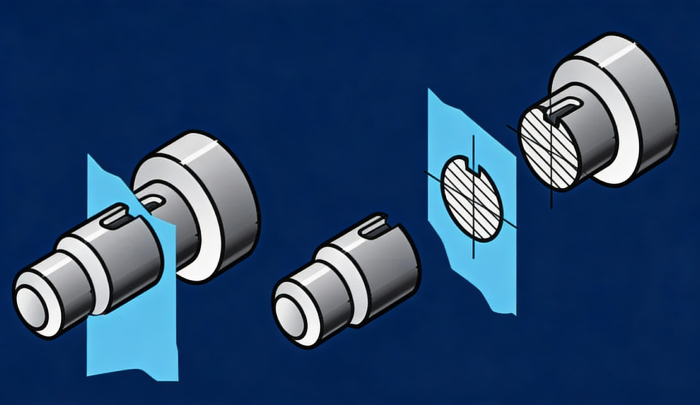

Сечение - это изображение только фигуры среза, то есть того контура, который получился на месте пересечения. Важная деталь: на сечении не показывают то, что находится за секущей плоскостью. Сечение - как будто вы взяли тонкий «ломтик» детали и показали его форму.
Это удобно, когда нужно быстро объяснить профиль или толщины стенок. Например:
-
профильную трубу и её реальную толщину;
-
форму ребра жёсткости;
-
контур сложной коробчатой детали;
-
геометрию канавки или фаски, которую трудно понять по виду.

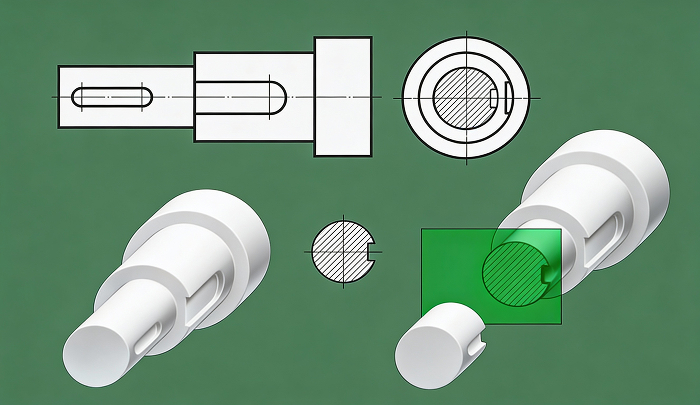

Сечение часто выглядит компактно: размещают рядом с основным видом, иногда прямо на виде (наложенное сечение), иногда отдельно (вынесенное сечение). Для металлообработки это спасение: мастер сразу видит, «какой там пирог» из стенок, полок и пустот.
Разрез: «показываем деталь, но как будто часть её срезали»

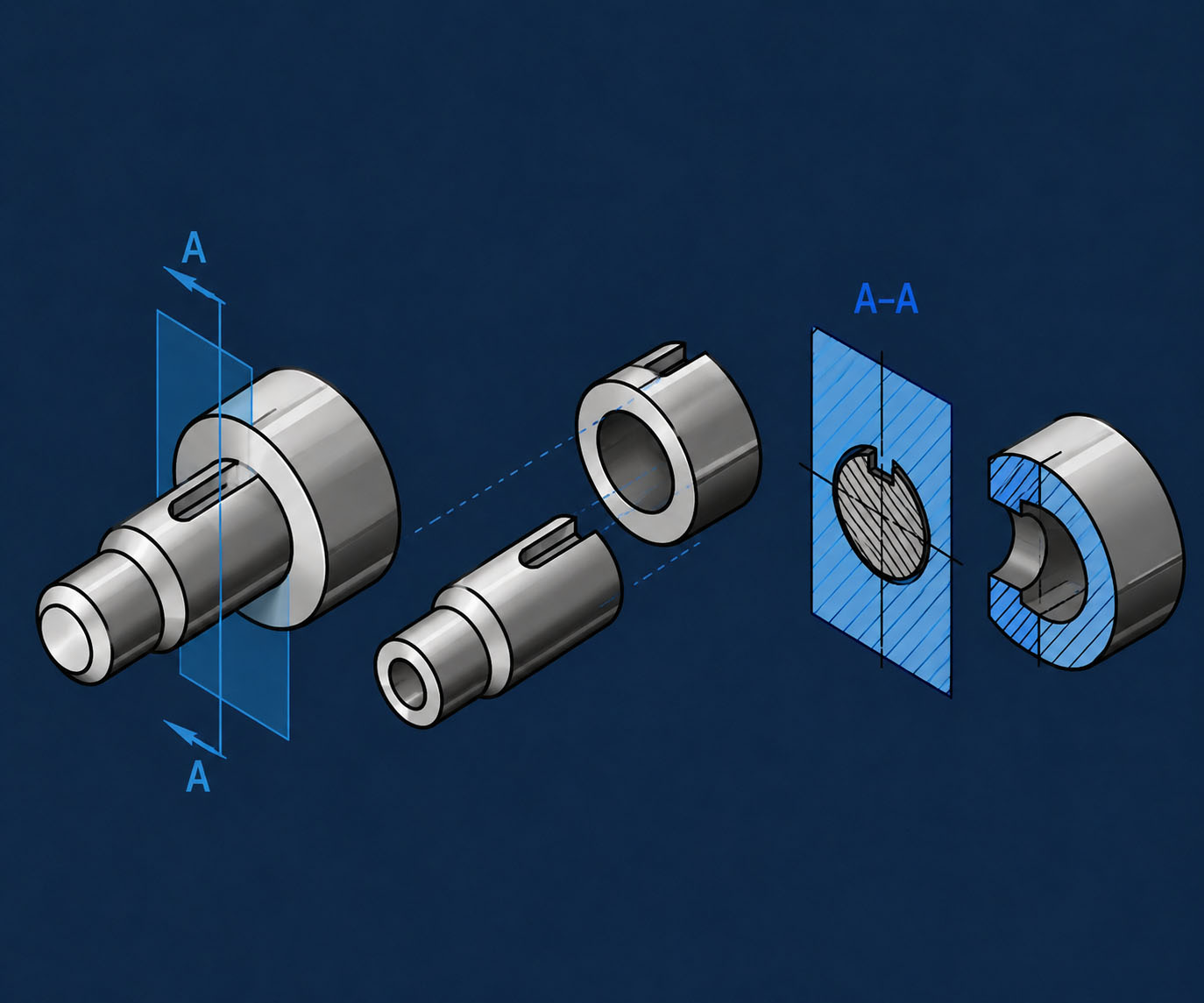

Разрез - это уже не просто фигура пересечения. Разрез показывает изображение детали после мысленного рассечения: часть перед секущей плоскостью условно убирают, а всё, что находится в плоскости и за ней, отображают как вид. То есть разрез - это «вид внутрь», где одновременно видно и контуры, и внутренние элементы, и отверстия, и выступы, которые располагаются дальше по глубине.
Если сечение отвечает на вопрос «какой профиль в этом месте?», то разрез отвечает шире: «что внутри и как это связано с остальной геометрией?».
На разрезах удобно показывать:
-
внутренние полости, камеры, коробчатые узлы;
-
расположение отверстий, бобышек, втулок внутри корпуса;
-
посадочные места, выборки, каналы;
-
сборочные решения, где важно видеть взаимное положение деталей.
Разрезы бывают простыми, ступенчатыми, ломанными - когда секущая плоскость «обходит» важные элементы, чтобы показать их на одном изображении.
Главное отличие: что именно «попадает на картинку»
Если объяснить максимально коротко и по делу:
-
Сечение - показываем только то, что получилось в месте пересечения.
-
Разрез - показываем деталь на виде, но с «раскрытым» внутренним устройством.
Это отличие влияет на чтение чертежа. На сечении вы не обязаны понимать, что там дальше по длине - вы видите форму в одной точке/плоскости. На разрезе вы уже видите внутренности в связке со всей деталью и можете оценить глубины, уступы, сопряжения.
В металлообработке это особенно заметно на корпусных изделиях: по одному сечению можно понять толщины и конфигурацию, но без разреза можно упустить, например, что отверстие глухое, а не сквозное, или что внутри есть «карман» под крепёж.
Как это выглядит в реальной работе с металлом: примеры из цеха
Представьте простую коробчатую конструкцию из листа: снаружи - прямоугольник, внутри - ребро и закладная гайка. Если дать только вид сверху, будет ощущение, что это просто короб. Сечение покажет: «стенка 2 мм, загиб такой-то, ребро вот тут». Но разрез дополнительно покажет, где именно стоит ребро, как оно приварено, и на какой глубине находится закладная.
Другой пример - профиль для стойки: труба 80×40. Сечение мгновенно отвечает на вопрос: «толщина стенки 3 мм или 2?». Разрез тут может быть избыточен. Поэтому грамотный конструктор выбирает инструмент: для локальной геометрии - сечение, для понимания устройства - разрез.
Сечения в расчётах и «строение физических свойств металлов» в конструкции
В производственной среде постоянно всплывает инженерный смысл: сечение металла как набор характеристик профиля. Площадь сечения, момент инерции, радиус инерции - это то, что определяет, прогнётся ли стойка под нагрузкой, «зазвенит» ли рама на вибрации, выдержит ли кронштейн динамику.
И тут появляется полезная связка: строение физических свойств металлов и сечение как геометрия работают вместе. Один и тот же металл при разных сечениях ведёт себя по-разному. Тонкая полоса из стали будет легко деформироваться, а коробчатое сечение из той же стали - держать форму значительно лучше. Поэтому в металлоконструкциях часто выбирают не «толще металл», а «правильнее профиль».
Типовые ошибки: где чаще всего путают сечение и разрез
Путаница обычно возникает в трёх случаях.
-

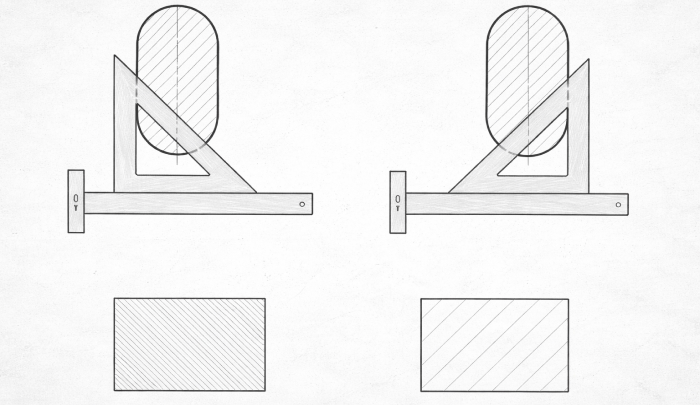

Первый - когда на чертеже есть штриховка, и человек автоматически считает это разрезом. Но штриховка может быть и на вынесенном сечении.
-
Второй - когда сечение наложено на вид. Визуально кажется, будто это «частичный разрез», хотя по смыслу показан только контур пересечения.
-
Третий - когда в задании на изготовление вместо разреза дают одно-единственное сечение и ждут, что исполнитель догадается, как устроена деталь по глубине. На практике это кончается уточняющими вопросами или переделками.
Для производства лучший сценарий - когда на сложных корпусах есть разрезы, а на профилях и типовых элементах - корректные сечения с размерами и толщинами.
Как читать чертёж быстро и без нервов
Если нужно показать форму в конкретной плоскости - это почти всегда сечение.
Если нужно показать внутреннее устройство в связке со всей деталью - это разрез.
И ещё: обращайте внимание на обозначения секущих плоскостей (буквы, стрелки направления взгляда). По ним часто понятно, где именно «резали» деталь и что ожидается на изображении.
Вопросы и ответы
Что важнее для металлообработки - сечение или разрез?
Нельзя выбрать одно. Сечение быстрее даёт форму и толщины в нужном месте. Разрез позволяет понять внутреннюю геометрию целиком. В хорошей документации они дополняют друг друга.
Можно ли заменить разрез несколькими сечениями?
Иногда да, если деталь простая и повторяющаяся по длине. Но на корпусах с уступами, карманами, внутренними элементами разрез обычно читабельнее и надёжнее.
Почему на некоторых чертежах сечение ставят прямо на виде?
Чтобы не загромождать лист и не плодить лишние изображения. Наложенное сечение экономит место, но требует аккуратного исполнения, иначе его легко спутать с частичным разрезом.
Сечение и разрез - это только про черчение, или это важно для расчётов?
Для расчётов важна геометрия сечения как профиль и его характеристики. Но чтобы корректно посчитать, нужно верно понять конструкцию - а это уже чертёжные разрезы/сечения.
Если деталь сварная и сложная, что лучше просить у конструктора?
Обычно: общий вид + разрез по ключевым зонам + вынесенные сечения в местах, где важны толщины, зазоры и конфигурация. Это резко снижает риск неверного изготовления.
Практические выводы
Разница между сечением и разрезом - не «теоретическая мелочь», а рабочий инструмент, который экономит время и снижает количество ошибок. Сечение показывает форму пересечения в одной плоскости - отлично для профилей, толщин, локальных элементов. Разрез раскрывает внутреннее устройство детали как вид - незаменим для корпусных изделий, сложных узлов и сборочных решений.
Понимание разницы между сечением и разрезом - это не «теория для чертёжников», а практический навык, который экономит время и снижает риск ошибок на производстве. Когда вы уверенно читаете такие обозначения, проще оценить технологичность детали, заранее увидеть спорные узлы и избежать переделок - а значит, получить результат, который действительно соответствует задумке конструктора, а не похож на него «в общих чертах».
