Чертеж – основа лазерной резки

Чертеж — основа процесса лазерной резки, который определяет точность и качество конечного продукта. В эру высоких технологий индустрия металлообработки стремится к максимальной эффективности и минимизации ошибок, делая детализированный и тщательно проработанный чертеж ключевым элементом успешной реализации проекта.

Современные CAD-системы позволяют создавать сложные и точные конструкции, которые передаются на станки с числовым программным управлением (ЧПУ) для выполнения резки. Это не только обеспечивает высокую точность деталей, но и оптимизирует весь производственный процесс, сокращая время подготовки и исполнения заказов.

Значение чертежей в лазерной резке

Чертежи играют критически важную роль в процессе резки лазером, поскольку являются неотъемлемой частью конструкторской документации. Их значение особенно велико в массовом производстве и при создании сложных конструкций, включающих множество деталей с заданными параметрами. Чтобы лазерное оборудование с ЧПУ функционировало без ошибок, необходимо тщательно подготовленная и правильно оформленная техническая документация.

резка металла лазерным станком

Основные нормы и стандарты чертежей для лазерной резки

Чертежи, предназначенные для лазерного раскроя, имеют строгие отличия от стандартных схем и эскизов. Их создание требует точного соблюдения установленных стандартов, так как документация должна быть полностью совместима с автоматизированными системами управления оборудованием. Каждый элемент чертежа должен быть четко обозначен и детализирован, чтобы гарантировать предельную точность изготовления деталей.

Как программное обеспечение определяет качество лазерной резки?

Современные лазерные установки работают под управлением специализированных программных модулей, интегрированных в систему управления станка. Это ПО играет ключевую роль в определении параметров резки и влияет на точность и качество конечного продукта. Программное обеспечение анализирует предоставленные чертежи и преобразует их в точные инструкции для машины, что позволяет автоматизировать процесс резки и гарантировать соответствие готовых изделий установленным стандартам.

Технология лазерной резки предоставляет ряд значимых преимуществ, однако она не лишена определённых ограничений.

Преимущества данного метода включают:

Исключительная точность позиционирования листов обеспечивает отсутствие их смещения в процессе раскроя.
Автоматизация процесса минимизирует необходимость в ручном труде и уменьшает вероятность производственных травм благодаря дистанционному управлению.
Значительное повышение качества выполнения работ и увеличение производительности.
Гибкость и повышенная производительность и функциональность позволяют заменить несколько машин, сокращая тем самым необходимость в больших производственных площадях. Это особо ценно для производства мелких партий или выполнения индивидуальных заказов.

Недостатки технологии лазерной резки включают:

Высокая стоимость оборудования и его техническое обслуживание.
Значительные расходы на электроэнергию в процессе работы.
Требуется оснащение производственных помещений эффективными системами вытяжки и вентиляции, чтобы минимизировать риски, связанные с выделением вредных веществ в процессе нагрева и раскроя металлов. Это также приводит к дополнительным расходам на обеспечение безопасных условий работы.

Таким образом, грамотная подготовка чертежей для лазерного раскроя в рамках единой системы проектной документации играет важную роль в современном производстве, требуя как финансовых инвестиций, так и строгого соблюдения требований безопасности.

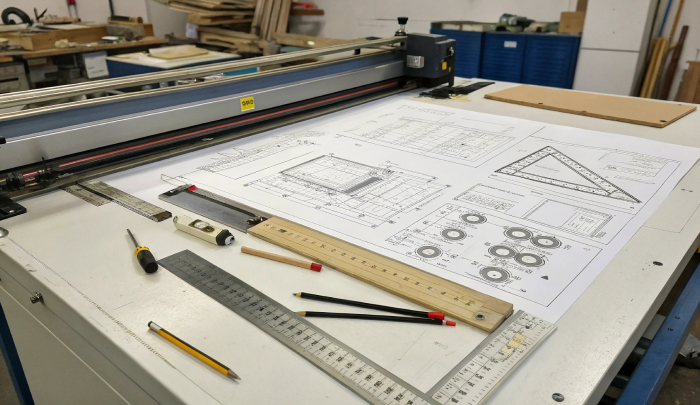

чертежи и станок

Какие требования предъявляются к чертежам?

Чтобы добиться высокой точности и эффективности в процессе лазерного раскроя, необходимо соблюдать ряд технических требований к чертежам. Современные программные решения, такие как Tru Tops, позволяют преобразовывать файлы в GEO-формат, что делает их удобными для работы с лазерными станками. Эти системы помогают разрабатывать детализированные технические схемы, используя передовые компьютерные технологии.

Клиенты предоставляют чертежи с точными контурами плоских деталей, где все измерения указываются в масштабе 1:1 в миллиметрах. Для обозначения реза используются линии белого цвета, а для гравировки — желтого. Допустимыми форматами файлов для этих целей являются dxf, dwg, cdw, frw, обеспечивающие корректное взаимодействие с оборудованием.

Для успешного выполнения заказов на лазерную резку, необходимо предоставить 3D-макеты плоских деталей, особенно если задача включает гибку деталей. Оптимальные форматы файлов для таких моделей включают ipt, stp, stl, igs и x_t, которые помогают уточнить все технические параметры и размеры в миллиметрах, согласно стандартам конструкторской документации.

Геометрические фигуры и их описание

В чертежах, где присутствуют геометрические фигуры, необходимо добавить текстовые пояснения для каждого элемента:

Прямоугольник
Круг
Кольцо
Уголок
Швеллер

Для каждой фигуры должны быть указаны точные размеры, включая диаметр, толщину, длину и ширину, чтобы обеспечить точное соответствие заданным параметрам.

Необходимая информация для заказа

Для обеспечения точности и успешной реализации проекта потребуется:

Перечень элементов с точным указанием количества для каждой позиции.
Элементы в списке должны точно соответствовать названиям в документе с чертежами.
Комплектующие и заготовки необходимо заказывать отдельно.
Предоставление файлов с чертежами или макетами, сопровождаемых необходимыми пояснениями.

Требования к техническому заданию

Если проект предполагает сборочные работы, техническое задание должно включать дополнительные документы:

Подробную схему сборки, где четко обозначены локации сварных соединений.
Полное описание и отдельные чертежи для каждого компонента.
Трехмерный макет готовой сборки, если это технически осуществимо.

Подготовка чертежей для лазерной резки

Чтобы гарантировать максимальную точность и безупречное качество деталей при раскрое металла с использованием лазерных технологий, крайне важно следовать установленным стандартам и рекомендациям при подготовке чертежей.

Дополнительные указания

Цветовая маркировка: резку следует обозначать белым цветом, а гравировку – желтым.
Форматы файлов: допускаются форматы dxf, dwg, cdw, frw для обеспечения совместимости с управляющими программными системами станков.
Масштаб: все размеры должны быть указаны в миллиметрах и в масштабе 1:1 для точности изготовления.

Подготовка файлов к производству

Чтобы убедиться в качестве и точности результирующих деталей, важно преобразовать растровые изображения в векторный формат. Это делается через ручную трассировку в специализированных CAD-программах, таких как Tru Tops, которые оптимизируют чертежи под требования лазерного станка.

Практические советы для оптимизации производства

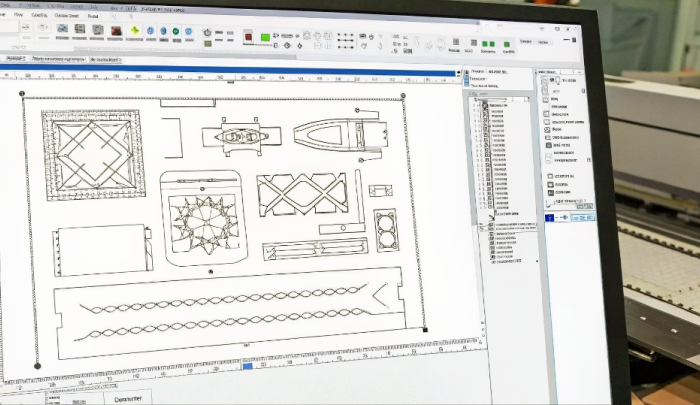

Для минимизации отходов и максимальной компактности расположения элементов на листе металла используют программы для векторного проектирования, такие как Adobe Illustrator или CorelDRAW. Эти программы позволяют точно настроить параметры резки, учитывая материал и тип заготовки, что важно для сокращения времени на подготовку и изготовление заказа.

Используемые программы для работы с чертежами

Adobe Illustrator: имеет расширенные возможности для создания точных векторных чертежей, специально настроенных для взаимодействия с ЧПУ-станками.
CorelDRAW: отличается простотой векторизации и удобством создания чертежей благодаря интуитивному интерфейсу и возможности гибкой настройки параметров.
LibreCAD: решение для базовой векторизации и чертежных работ, поддерживающее основные требования лазерной резки.

Каждая из этих программ позволяет настроить детали в соответствии с техническими параметрами производства, обеспечивая точность выполнения каждого заказа и оптимизацию расхода материалов.

Настройка лазерных станков: роль программного обеспечения управления

Эффективная работа лазерных станков зависит не только от аккуратно подготовленных чертежей, но и От специализированных систем программного обеспечения. Это ПО создает необходимый интерфейс между цифровыми чертежами и физическими механизмами станка, точно координируя процесс резки.

изделия из металла с резным рисунком

Разнообразие программ управления лазерными станками

LaserCut — Программное обеспечение оснащено удобным интерфейсом, позволяющим автоматически размещать металлический лист, задавать траекторию движения режущей головки, корректировать мощность, глубину реза и регулировать скорость процесса. Параметры резки отображаются в реальном времени, что позволяет оператору постоянно контролировать процесс.

LaserWork — Программное обеспечение способно выполнять несколько задач одновременно, определять начальные и конечные точки раскроя, вносить изменения в режиме реального времени, управлять вращающимися элементами и мониторить оставшееся время выполнения работы.

AutoLaser — Обеспечивает гибкую настройку интенсивности луча в зависимости от характеристик обрабатываемой поверхности, точно определяет начальные и конечные точки реза и позволяет регулировать свыше 250 параметров в рамках одной операции.

SheetCam — Эта программа обладает широким функционалом, позволяя настраивать и сохранять необходимые параметры для различных заготовок, отображение траектории движения режущей головки на чертеже, а также оперативное внесение корректировок в процессе работы.

RDWork — Предлагает удобное управление с функциями контроля гравировочной зоны, установки координат, определения последовательности операций и настройки условий резки.

Выбор подходящего программного обеспечения

Выбор оптимальной программы для управления лазерным станком зависит от специфики производственных задач и уровня квалификации оператора. Важно выбрать такое ПО, которое не только облегчит рабочий процесс, но и поможет достичь наилучших результатов в резке, максимально используя возможности современного лазерного оборудования. Каждая из перечисленных программ обладает уникальным набором функций и подходит для разных производственных условий, обеспечивая точность, скорость и качество обработки металлов.

Технический чертеж играет решающую роль в лазерном раскрое, определяя точность, качество и эффективность всего производственного процесса. Грамотно подготовленный файл не только упрощает работу оборудования, но и минимизирует вероятность ошибок, снижает количество отходов и ускоряет изготовление деталей.

Современные технологии позволяют автоматизировать процесс создания чертежей, интегрируя их с программным обеспечением станков. Это обеспечивает стабильность производства и возможность изготавливать изделия любой сложности с высокой степенью детализации.

Таким образом, чертеж — это не просто эскиз, а важнейший инструмент, обеспечивающий успех лазерной резки. Чем точнее и грамотнее он составлен, тем качественнее и экономичнее будет результат.
