В сварных конструкциях, особенно ответственных и нагруженных, величине катета уделяют особое внимание. На производстве этот параметр проверяется отдельно: если фактический размер катета не соответствует заданному, изделие могут забраковать и отправить на переделку – а это потери времени и средств. Таким образом, правильный выбор и контроль катета сварного шва критически важны для надёжности конструкции.
Определение катета сварного шва

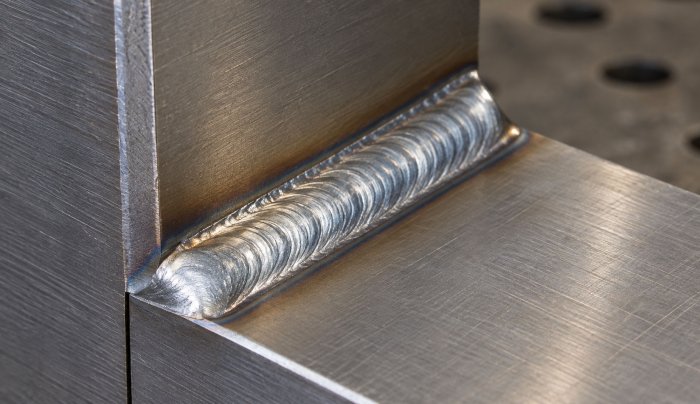

Катет сварного шва – это величина, характеризующая поперечное сечение углового сварного соединения. Когда две металлические детали соединяются под прямым углом (например, в тавровом или угловом соединении), наплавленный сваркой металл образует между ними условный треугольник. Катетом называют длину стороны этого треугольника, прилегающей к поверхности одной из деталей. Проще говоря, это кратчайшее расстояние от поверхности одной заготовки до границы шва на другой заготовке. В идеале такой треугольник является равнобедренным и прямоугольным – то есть катеты с обеих сторон (по горизонтальной и по вертикальной поверхности) равны между собой, а гипотенуза представляет собой внешнюю поверхность шва. Такой симметричный профиль обеспечивает равномерное распределение наплавленного металла на обе детали и, как результат, высокую прочность соединения.
Следует отметить, что термин «катет» применим только к угловым и тавровым соединениям – в стыковых швах катета нет. На технических чертежах величина катета обычно обозначается буквой «a» (размер углового шва) и указывается в миллиметрах рядом с условным значком сварного шва.
Влияние размера катета на прочность соединения
Размер катета напрямую влияет на прочностные характеристики сварного соединения, ведь от него зависит площадь поперечного сечения наплавленного металла в шве. Если катет слишком мал, шов содержит недостаточно металла и может не выдержать расчетные нагрузки. Малый катет означает меньшую толщину шва и, соответственно, меньшую площадь сечения, воспринимающего усилия. В результате соединение с заниженным катетом часто не выдерживает высоких механических или вибрационных нагрузок – в таких швах могут появляться трещины либо разрушения.
Напротив, увеличение катета до определённого предела повышает прочность соединения за счёт большего объёма металла. Однако чрезмерно большой катет приводит к негативным последствиям. Во время охлаждения массивного наплавленного металла возникают значительные внутренние напряжения, способные деформировать детали. Особенно сильно от слишком толстых швов страдают тонкие листовые заготовки: у них избыточный валик часто вызывает коробление и прогибы. Кроме того, слишком массивный шов – это перерасход сварочных материалов, увеличение времени работы и чрезмерный нагрев, который может ухудшить структуру околошовного металла.
Таким образом, катет должен быть достаточным для прочности, но без лишнего запаса. Обычно размер катета углового шва принимают не меньше толщины самой тонкой из свариваемых деталей. Если свариваются элементы разной толщины, ориентируются на тонкую деталь – берут катет примерно на 10–20% больше её толщины. Такой подход обеспечивает надежный провар более толстого элемента без избыточного увеличения шва. Если же сделать катет меньше требуемого, на границе с толстой деталью окажется недостаточно провара; а слишком большой катет не даст значимого прироста прочности, но вызовет описанные проблемы (деформации, перерасход и пр.).
Важно и качество выполнения самого шва. Катеты на вертикальной и горизонтальной сторонах должны быть одинаковыми, а поверхность шва – слегка выпуклой и равномерной. Если, скажем, расплавленный металл стёк вниз и нижний валик стал гораздо шире верхнего, на верхней детали фактически отсутствует провар – прочность соединения резко падает. Поэтому равномерность катета по обеим сторонам углового шва так же важна, как и его расчетный размер.
Зачем необходимо измерять катет сварного шва
При производстве сварных конструкций размер катета задаётся проектом и должен строго соблюдаться. Измерение катета шва – обязательная часть контроля качества, особенно для ответственных, нагруженных изделий. Главная цель – убедиться, что соединение обладает необходимой прочностью. Без проверки есть риск, что шов окажется меньше требуемого и не выдержит нагрузку, что чревато аварией.
Никакой опыт не заменит фактического замера: даже хороший сварщик не определит точный катет на глаз. Поэтому после сварки контролёр измеряет катет с помощью специального шаблона. Если фактическая величина меньше проектной, шов исправляют – доваривают металл до нужного размера или, в крайнем случае, переваривают соединение заново. Это дополнительная работа и расход материалов, но иначе нельзя – нельзя оставлять в конструкции заведомо слабое место.
Измерение катета позволяет оценить равномерность и соблюдение технологии сварки. Равный катет по всей длине шва показывает, что режим был стабильным. Если же в некоторых местах катет "просел", значит возникали неполадки – колебания тока, ошибки техники или плохая подготовка кромок. Обнаружив это при контроле, можно вовремя принять меры ещё до того, как изделие попадёт в эксплуатацию.
Кроме того, стандарты качества (и ГОСТ, и международные ISO) обязывают проводить визуально-измерительный контроль швов и документировать его результаты. Таким образом, контроль катета – не формальность, а необходимая мера для обеспечения надёжности и безопасности сварных конструкций.
Основные методы измерения катета сварного шва
Существует несколько способов измерить катет сварного шва. Чаще всего применяется визуально-измерительный метод контроля (ВИК) – осмотр шва с использованием простых измерительных шаблонов. Такой шаблон представляет собой металлическую пластинку с вырезами под разные размеры катета. Приложив вырез известного размера к шву, можно определить величину: например, если прорезь 5 мм плотно совпадает с контуром шва, значит катет около 5 мм. Существуют и более сложные комбинированные шаблоны, которые измеряют не только катет, но и другие параметры (выпуклость усиления шва, размеры зазоров и пр.).
Можно измерять катет и обычными инструментами (линейкой, штангенциркулем), но на выпуклой поверхности шва это неудобно и неточно. Специальные шаблоны дают результат быстрее и точнее, поэтому применяются повсеместно.
Для особо ответственных соединений могут применяться высокотехнологичные методы контроля. Например, ультразвук или рентген позволяют узнать глубину провара и обнаружить внутренние дефекты шва. Однако из-за дороговизны и сложности эти способы используют редко, только при необходимости углублённого анализа. В подавляющем большинстве случаев контроль катета осуществляют простым визуально-измерительным способом с шаблоном – быстро, недорого и без разрушения изделия.
Нормативные требования к катету сварного шва (ГОСТ и ISO)
Требования к размерам сварных швов регламентируются стандартами – отечественными (ГОСТ) и международными (ISO, EN). Для катета углового шва они устанавливают минимальные и максимальные значения. Например, ГОСТ 5264-80 для ручной дуговой сварки рекомендует: для тонких деталей (толщина 3 мм и менее) катет не более 3 мм (чтобы не прожечь металл); для деталей толще 3 мм минимальный катет – около 1,2 толщины тончайшей детали. То есть пластину толщиной 5 мм следует проваривать швом с катетом примерно 6 мм. Такие правила обеспечивают достаточную прочность соединения без чрезмерного увеличения шва.
Стандарты также задают допуски на отклонение катета от номинала: небольшое отклонение допускается, а значительное (если катет сильно меньше требуемого) – недопустимо, шов бракуется. Кроме того, нормы ограничивают форму шва и наличие дефектов: высоту выпуклости (усиления) углового шва, недопустимость подрезов по краям, допустимые размеры пор и т.д. Эти требования подробно описаны, например, в международном стандарте ISO 5817, который классифицирует качество сварных соединений по уровням. Контроль катета на практике неразрывно связан с общим контролем геометрии и качества шва согласно таким нормативам.
Соблюдение установленных норм по катету – залог того, что конструкция будет иметь заложенную прочность и долговечность. Сварной шов меньшего размера, чем требуется, ослабит соединение, а чрезмерно большой шов нежелателен из-за увеличения массы и нарушений расчётных предпосылок. Поэтому сварщики обязаны соблюдать стандарты, а инспекторы качества проверяют каждый ответственный шов на соответствие проектным размерам. При сертификации продукции также контролируются параметры сварных швов, включая катет, чтобы убедиться в полном соответствии стандартам и безопасности конструкции.
Заключение
Катет сварного шва – это размер треугольника наплавленного металла в угловом соединении, который во многом определяет прочность всего соединения. Слишком малый катет ослабляет шов, а чрезмерно большой – ведёт к нежелательным последствиям. Правильно рассчитанный и выполненный катет обеспечивает оптимальное соотношение прочности и экономичности сварки. Именно поэтому так важно контролировать этот параметр при изготовлении конструкций.
Для технически грамотного специалиста измерение катета шва – привычная часть работы. Однако и начинающим сварщикам, и студентам, и даже заказчикам полезно понимать, зачем уделяется внимание этой, казалось бы, мелочи. Катет шва напрямую связан с безопасностью и долговечностью конструкции, поэтому его проверка – необходимый шаг в обеспечении качества. Используя доступные методы измерения и следуя нормативным требованиям, можно гарантировать, что каждый сварной шов выполнен должным образом. Грамотный контроль катета сварного шва помогает избежать скрытых дефектов, сэкономить ресурсы на переделках и – самое главное – создать надёжное, устойчивое к нагрузкам сооружение или изделие.
