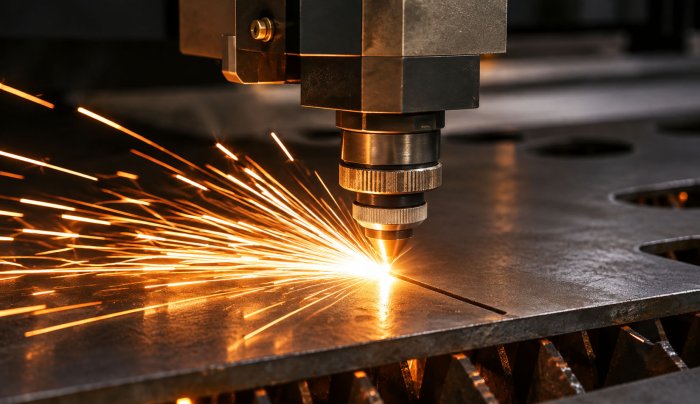

В основе процесса – мощный сфокусированный лазерный луч, который локально нагревает сталь до плавления и испарения. Отверстие, образующееся при выплавлении, продувается газом (обычно кислородом) для удаления расплава и охлаждения кромок. Управление процессом полностью автоматизировано: траектория реза задаётся в программе ЧПУ, а «летающая оптика» обеспечивает быстрое движение лазерной головки по заданным контурам. Результат – тонкая ровная линия разреза по заданному рисунку без механического воздействия на металл.
Характеристики черной стали
Под чёрной сталью в основном понимают низко- и среднеуглеродистые стали (например, марки Ст3, Ст5, Ст08, Ст20 и т.д.) с содержанием углерода до ~0,65 %. Они выпускаются холоднокатаные или горячекатаные листы и заготовки. С увеличением доли углерода сталь становится более твёрдой и плотной, но менее пластичной. На качество лазерной резки сильнее всего влияет именно содержание углерода: у сталей до ~0,3–0,5 % резки получаются наиболее чистыми и точными. Для сталей с высоким содержанием углерода (>0,6–0,7 %) резка усложняется – снижается скорость и может появляться больше окалины на кромках. В любом случае лазер хорошо режет чёрную сталь без предварительной подготовки, но перед раскроем важно сообщить исполнителю марку и толщину металла.
Преимущества лазерной резки черной стали
Лазерная резка конструкционной стали даёт заказчику ряд ключевых преимуществ по сравнению с традиционными методами (плазменной, газовой или механической резкой):
-
Высокая точность и качество кромки. Ширина лазерного пропила составляет доли миллиметра, а погрешность обработки обычно не превышает 0,05–0,1 мм. Кромка получается ровной и почти не требует шлифовки или обработки; при оптимальных режимах отсутствует слом, наплывы и деформации. В отличие от газового резака, лазер не образует широкого и шероховатого шва, а по сравнению с плазмой – дает более чистый разрез.
-
Возможность сложных форм. Лазерный станок точно повторяет любые контуры по цифровому макету, включая тонкие линии, мелкие отверстия и сложные изгибы. Можно вырезать ажурные узоры, логотипы, детали с сотнями отверстий и даже переплётные конструкции без затруднений. Механические методы (ножницы, штампы) таких задач не выполняют.
-
Малая тепловая деформация и безупречность обработки. Так как облучению подвергается только малая зона, окружающий металл практически не нагревается. Это исключает коробление и изменения структуры детали. В отличие от сварки или газовой резки, лазер не вводит тепловой перегрев на всю толщину и не плавит прилегающие участки. Зона термического воздействия очень узкая.
-
Высокая скорость и эффективность. При тонком металле (1–5 мм) лазер режет со скоростью десятки метров в минуту, что часто быстрее плазмы и тем более газового резака. Для средних толщин (5–15 мм) возможна скорость несколько метров в минуту. При этом оборудование работает в автоматическом цикле – минимальна роль оператора, легко обрабатывать большие объёмы. Тонкая полоса расплава отрезает минимальный объём металла (ширина реза ~0,1–0,3 мм), что сокращает потери материала.
-
Автоматизация и повторяемость. ЧПУ-станки по лазерной резке выполняют программируемые операции без участия человека в процессе реза. Это исключает «брак» из-за человеческого фактора, позволяет точно повторять элементы серийных деталей и быстро переключаться на новый заказ. Технология не требует смены инструментов или лезвий.
-
Отсутствие физического контакта. Режущий «инструмент» – луч, он не соприкасается с металлом. Это гарантирует, что не будет сколов, вмятин или прилегания абразива, как при механической резке. Деталь сохраняет гладкость поверхности вокруг реза.
Толщины, мощность, скорость и качество кромки
Современное лазерное оборудование способно резать чёрную сталь толщиной от долей миллиметра до 15–20 мм и более. Типичная толщина обрабатываемых листов – от 1 до 10 мм. Например, волоконные лазеры мощностью 2–4 кВт легко режут сталь 5–8 мм с высокой скоростью (до 5–10 м/мин). Для 12–20 мм используются лазеры повышенной мощности (4–6 кВт и выше), при этом скорость падает до долей метра в минуту. На практике оптимальным считается режим, при котором достигается аккуратная гладкая кромка; при слишком высокой скорости качество снижается (могут появляться заусенцы или тёмная подкраска края).
Качество кромки при лазерной резке чёрной стали обычно очень высокое: срез получается ровным и почти перпендикулярным листу. Образуется тонкая зона оплавления, по форме зеркальной – на верхней части листа металл плавится ровно, а у нижней стороны иногда появляется небольшая окисная плёнка (чёрный налёт). При резке кислородом эта окалина более заметна – обычно потом поверхность очищают или красят для защиты от коррозии. Если нужны абсолютно чистые кромки (без наплыва и окислов), используют азот или инертный газ – но это снижает скорость реза и чаще применяется для окрашиваемых изделий.
Максимальный размер листа ограничен габаритами стола лазерного станка. Стандартный формат – 1500×3000 мм, но некоторые заводы имеют столы до 2000×6000 мм и более. При проектировании изделия нужно учитывать пределы по площади: оптимально не превышать стандартные листы 1,5×3 м. Допустимая точность позиционирования на современных станках обычно около ±0,05–0,1 мм, при повторяемости размеров серийных деталей – тоже порядка десятых долей миллиметра. Минимальная рекомендуемая толщина обрабатываемых элементов – от ~0,5 мм (чтобы изделие не «прыскало» под лучом). В целом лазер обеспечивает неизменно высокое качество разреза при соблюдении технологических требований.
Типовые задачи и сферы применения
Лазерную резку черной стали широко применяют там, где требуются точные и чистые детали из листового металла. Чаще всего это:
-
Детали машиностроения и приборостроения. Корпуса и панорамные крышки станков и оборудования, кронштейны и опоры, элементы рам и каркасов машин. Благодаря высокой точности реза такие детали легко подгоняются по узлам и быстро собираются.
-
Элементы конструкций и инженерных систем. Сборочные панели, монтажные пластины, защитные коробы для котлов, фильтров, воздуховодов. Из лазерной резки делают монтажные перфорированные панели, щиты, основание и детали ферм и лестниц.
-
Корпуса и облицовки. Крышки электрощитов, корпуса приборов, рамы для рекламных щитов, таблички и буквы (фрезы легко заменить фигурной резкой лазером). Например, изготовление вывесок и табличек с мелким текстом и рисунком – типичная задача лазерщиков.
-
Оборудование для торговли и мебели. Подставки, стойки, витрины, каркасы торгового оборудования. Металлические мебельные элементы (ножки, кронштейны, панели) часто вырезают лазером – тогда требуется практически никакой доработки кромок.
-
Декор и архитектура. Украшения, ажурные конструкции из стали (перегородки, экраны, элементы фасадов), художественные вставки. Лазер позволяет вырезать любые орнаменты и логотипы по цифровому эскизу.
-
Прочие детали. Кронштейны, отбойники, накладки, шильдики, панели технических устройств, силовые фермы и корпуса редукторов. Практически любой элемент из листа толщиной до 20 мм можно изготовить лазером, от тонких щек до грубых опор.
Во всех этих задачах лазерная резка экономит время и металл: минимальный зазор между деталями на листе и высокая скорость обработки снижают себестоимость, а разовые партии деталей легко заказывать без переналадки оборудования. При необходимости на том же предприятии листовые детали сваривают, гнут или красят, получая готовое изделие.
Рекомендации заказчикам
Если вы планируете заказывать лазерную резку черной стали, важно заранее подготовить техническую информацию и материалы:
-
Чертежи и макеты. Предоставьте точные планы-эскизы деталей в векторных форматах (DXF, DWG, AI, CDR и т.д.). Линии контура должны быть сплошными и замкнутыми, без наложений. Если чертежа нет, многие компании готовы помочь с его подготовкой по образцу или эскизу.
-
Материал и параметры. Укажите марку стали (например, Ст3, Ст20, 09Г2С и др.) и её толщину. Это позволит подобрать нужную скорость реза и газ. Сообщите, если металл уже оцинкован или окрашен – лазер режет покрытые листы, но особенно цинк требует более частой замены сопел.
-
Требования к кромке. Решите заранее, нужна ли шлифовка или зачистка кромок после резки. Если изделие будет покрываться порошковой краской или антикором, обычно достаточно нержавая окалина – краску она не критична. Если детали не окрашиваются, можно попросить выполнить резку азотом, чтобы получить чистые края.
-
Габариты листа. Уточните максимальный размер будущей детали. Стандартный размер обрабатываемых листов – до 1500×3000 мм. Если ваше изделие крупнее, сообщите заранее – для крупных форм возможно придётся разбить контур на несколько частей или искать другую технологию.
-
Количество и сроки. Сообщите ожидаемое количество деталей и желаемые сроки. Мелкосерийные заказы выполняются так же просто, как крупные: лазерный станок быстро перенастраивается. Тем не менее, длительность зависит от объёма реза (общей длины контуров) и толщины металла.
-
Взаимодействие с другими операциями. Если после резки нужны гибка, сварка или сборка, заранее согласуйте параметры. Например, формообразующие штампы или оснастка для гибки требуют учёта углов и допусков на резе. Сообщите, нужны ли резьбовые отверстия, сверловка или другие дополнительные операции.
-
Проектирование деталей. По возможности соблюдайте минимальные размеры для резки лазером: ширина тонкого элемента должна быть не менее 1,5–2× толщина листа. Избегайте сверхтонких «ребрышек» и очень близко расположенных контуров без технологических «мостиков» – они могут отвалиться после резки. Если нужно вырезать мелкие отверстия или надписи, проверьте минимальный размер шрифта и диаметра отверстия у исполнителя.
Совет: задавайте вопросы исполнителю при подготовке заказа. Опытный инженер подскажет, какой толщины сталь лучше использовать, как разместить детали на листе для экономии материала, и какие операции соединения или защиты нанести после резки. Чётко сформулированный технический заказ (с приложенными чертежами и требованиями) позволит быстро получить качественный готовый продукт.
Частые вопросы (FAQ)
Какая точность достигается при лазерной резке стали? Как правило, станки обеспечивают точность позиционирования и повторяемость около 0,1 мм. На тонких листах специальной техникой достигают и 0,03–0,05 мм. Итоговая погрешность зависит от толщины материала и конструкции деталей: чаще всего заказчикам хватает точности в десятые доли миллиметра.
Можно ли резать сложные формы и мелкие отверстия? Да. Лазер прекрасно справляется с деталями любой сложности: можно вырезать и криволинейные контуры, и маленькие отверстия (диаметром до нескольких миллиметров), и ажурные узоры. Важно, чтобы контур был замкнут и не имел слишком тонких элементов. Практически любые формы по электронному макету выполнимы.
Какой максимальный размер листа можно обрабатывать? Стандартный лимит – 1500×3000 мм (ширина × длина). Многие цеха работают именно с такими листами. При необходимости используются станки с большими столами до 2000×6000 мм. Если деталь крупнее стандартного листа, её либо режут по частям, либо применяют альтернативные методы раскроя. Уточняйте этот параметр у исполнителя при заказе.
