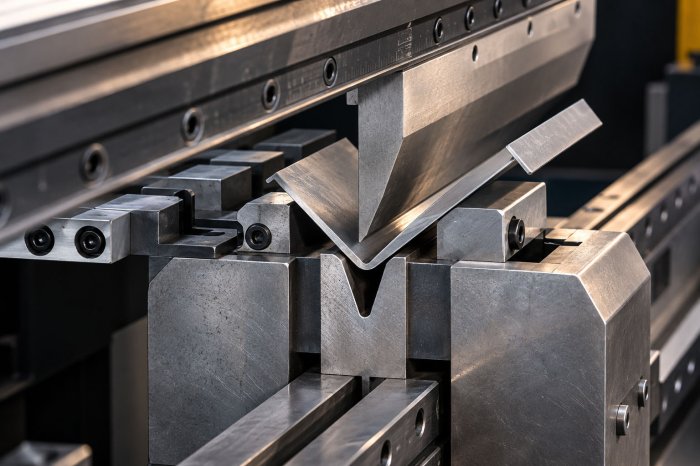

Гибка металлических заготовок предполагает изменение их формы по заранее намеченному контуру, при этом внешняя сторона конструкции растягивается, а внутренняя сжимается. Длина слоев материала в разных частях изменяется, поэтому заранее проводится расчет гибки листового металла.
Методы расчета
Иногда изготовленные на производстве металлические детали, вырезанные лазером, сделанные методом обрезки или пробивки кажутся удлиненными или, наоборот, укороченными. Даже спроектированное на компьютере изделие не всегда соответствует заданным параметрам после гибки. Только проектирование с помощью современного САПР помогают достичь необходимой точности при расчете разверток изготавливаемых деталей. Для этого необходимо учесть следующие факторы:
- Механические характеристики материла;
- Коэффициент вытяжки материала или К-фактор;
- Внутренний (или внешний) радиус получаемый после гибки детали;
- Направление волокон;
- Радиус изгиба R определяет длину, на которую обрезают заготовку перед гибкой;
- Волокна материала должны располагаться поперечно ребру;
- Радиус полностью зависит от V-образной выемки, выбранной для работы.

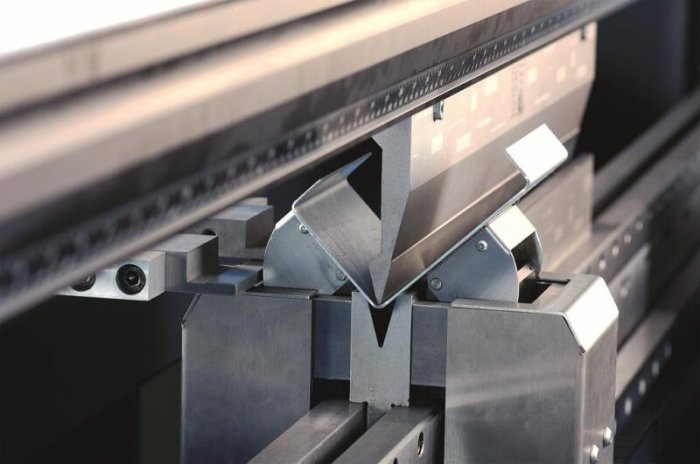

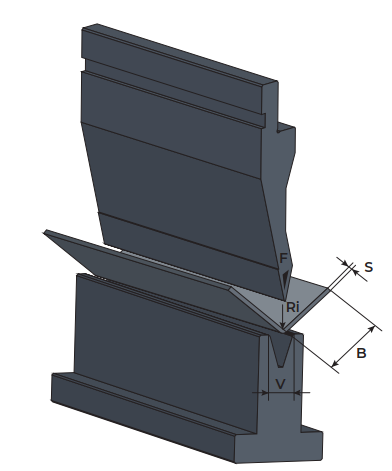

Чтобы произвести расчет гибки металла, заранее узнают, какая V-образная выемка будет применяться для формирования детали на листогибочном станке. Больший радиус раздвинет края заготовки в сторону внешнего края. Меньший радиус потребует большей обрезки. Это формируемый параметр, который определяется в результате вычислений.
Для расчета развертки необходимо знать радиус, заложенный в изделии, под него подбирается матрица с определенным раскрытием ручья и пуансон. При увеличении радиуса, длина развертки уменьшается.
Кроме радиуса, учитываются и другие величины. При гибке металла в листе остается нейтральная линия, которая не сжимается и не растягивается. Расстояние от внутренней полосы сгиба до нее называется К-фактором, или коэффициентом положения нейтральной линии. Это постоянная величина, которая остается неизменной для каждого типа материала. Расчет гибки листового металла без нее не обходится. Чем меньше К-фактор, тем более растягивается металл, и тем больше выходит заготовка. Чтобы точно определить параметр, лучше произвести несколько измерений и испытаний материала на V-образной выемке.
Подбор К-фактора производится экспериментальным путем на производстве под все виды матриц и пуансонов, которые имеются в наличии и в дальнейшем используются в программах САПР для автоматического расчета длины развертки для гибки листового металла.

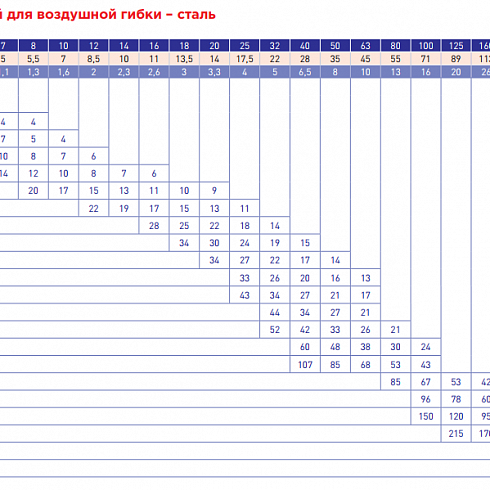

Такие данные могут понадобиться для расчета проверки усилия гибки. Каждая матрица и пуансон имеет свою максимальную нагрузку, за которую нельзя выходить, чтобы не испортить инструмент. Поэтому под каждую толщину металла есть определенная матрица со своей шириной раскрытия ручья.

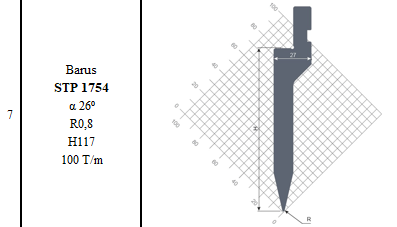

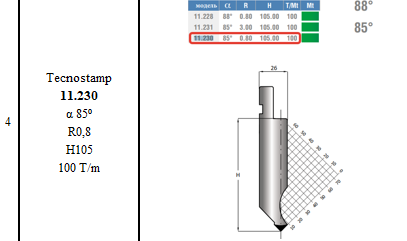

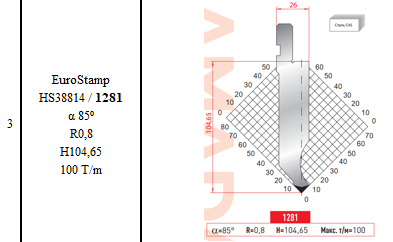

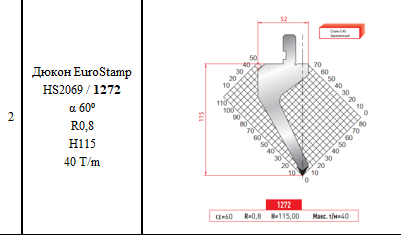

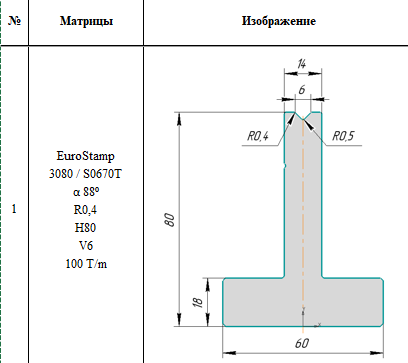

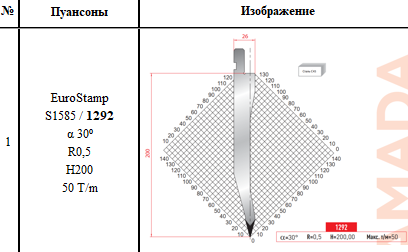

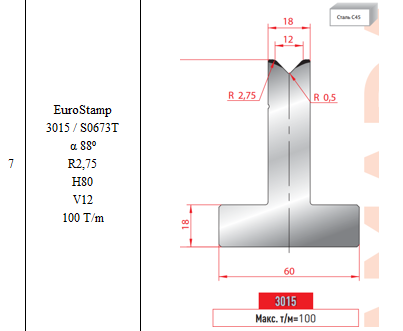

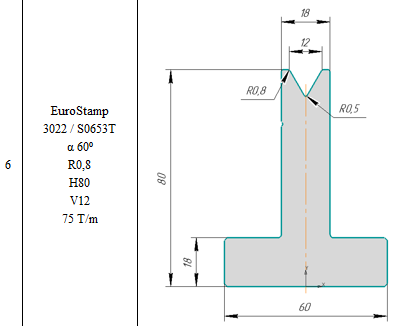

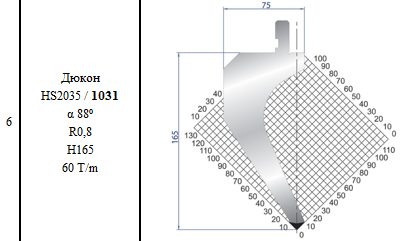

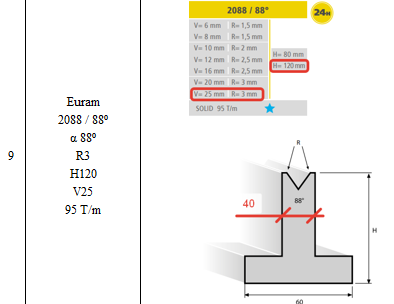

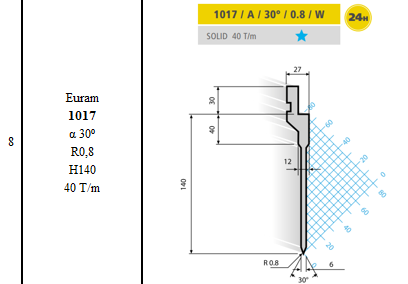

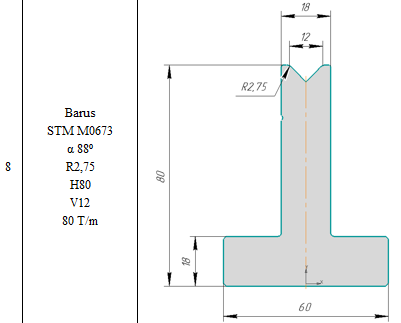

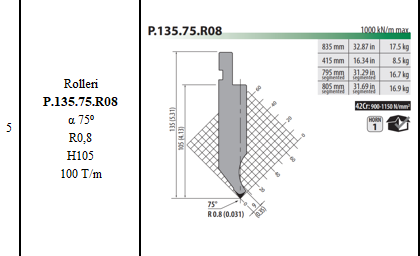

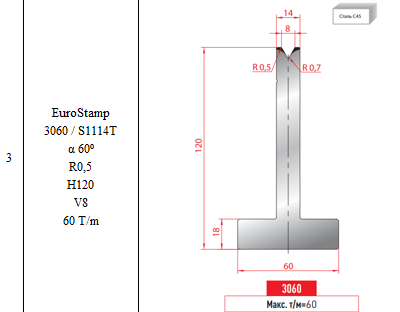

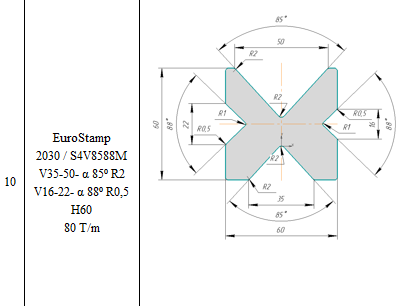

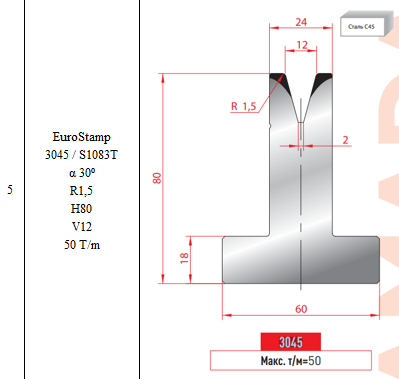

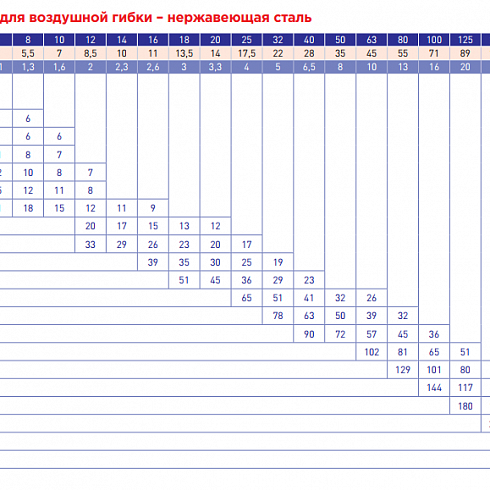

Как пример расчета или использования таблиц по усилию
