Технологии резки металлических труб - обзор и сравнение

Для этой цели применяются различные технологии: механическая резка (пилы, станки), абразивная (болгарки, отрезные диски), термические методы (плазма, газовая), гидроабразивная и лазерная резка. Каждый метод имеет свои особенности в зависимости от материала трубы, её толщины и требуемого качества среза. Ниже рассмотрим основные методы резки труб и их сравнение по ключевым характеристикам.

Механическая резка труб

Механическая резка осуществляется режущим инструментом, разрезающим трубу. Среди оборудования этого класса – ленточнопильные и дисковые станки, а также ручные инструменты:

• Ленточнопильные станки: режут трубу замкнутой гибкой лентой с зубьями. Позволяют выполнять прямые и наклонные срезы разных диаметров и профилей, дают относительно ровную кромку. Недостаток – невысокая скорость и износ полотна. Ленточные пилы подходят для стали, нержавейки и алюминия при больших диаметрах труб и умеренной толщине стенок.

• Циркулярные (дисковые) станки: оснащены вращающимся диском с твердыми зубьями. Обеспечивают очень быстрый и ровный перпендикулярный рез, особенно на толстых трубах. Минус – фиксированный угол реза (обычно до 45) и невозможность выполнения кривых разрезов. Для нержавейки и алюминия используют диски с твердыми сплавами, для стали – диски с особо прочным покрытием.

• Ручные труборезы и шлифмашины: портативные инструменты (ручной труборез, угловая шлифмашина – «болгарка») применяют для небольших работ и монтажа. Они просты и недороги, но медленны и дают грубую кромку, требующую доработки.

Современные станки могут быть горизонтальными или наклонными, иногда оснащаются ЧПУ и автоматической подачей для пакетной резки. Механические методы удобны и недороги, не требуют сложного обслуживания. Однако скорость резки ограничена, особенно при толщине стенки свыше 50–100 мм. Кроме того, после процесса часто остаются металлические заусенцы, которые нужно убирать.

Абразивная резка труб

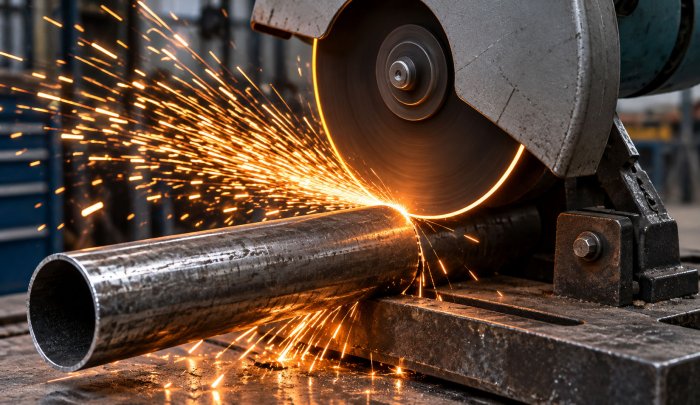

Производится отрезными шлифовальными кругами или дисками. Металл при этом стирается абразивом, а не режется зубьями. Оборудование может быть стационарным (отрезной станок с кругом) или ручным (болгарка с диском).

Преимущества этого метода – высокая скорость на толстом металле и невысокая стоимость расходных дисков. Абразивный диск легко прорезает сталь и алюминий, образуя множество искр. Недостатки – очень грубая кромка с прожогами и заусенцами, сильный нагрев, шум и пыль. Точность невысока, обычно требуется шлифовка края после резки. Для нержавеющей стали применяют специальные диски, иначе образуется толстый слой окалины. Абразивная резка удобна для «черновых» работ, часто используется на стройплощадках, но не дает высокой чистоты и точности среза.

Плазменная резка труб

Термический метод, при котором металл плавится узкой струей ионизированного газа (плазмы). В плазмотроне формируется электрическая дуга, разогревающая газ (обычно воздух, аргон или азот) до ~20 000 C. Поток раскаленной плазмы плавит металл, а давление газа выдувает расплавленные частицы из зоны разреза.

Преимущества: очень высокая скорость на средних и больших толщинах (обычно 1–30 мм и более), относительно невысокая себестоимость процесса, возможность резать все виды сталей. Станки с ЧПУ позволяют получать сложные контуры и отверстия на трубах.

Недостатки: из-за тепла на кромке образуется окалина и наплавленный металл, поэтому рез требует зачистки. Точность ниже лазерной (обычно до ±0,5 мм). Для нержавеющей стали и алюминия необходимы инертные газы, иначе появляется окисление. Плазма может деформировать тонкие трубы из-за сильного теплового воздействия. Существуют специализированные станки с водяным охлаждением плазмы, но они сложнее.

Гидроабразивная резка труб

Основана на сверхвысоком давлении воды с добавлением абразива (оксида алюминия или граната). Смесь воды под давлением до 3000–4000 бар через керамическое сопло образует тончайшую мощную струю, которая механически вырезает металл. При этом металл практически не нагревается.

Преимущества: полное отсутствие теплового искажений и оплавления. Кромка получается чрезвычайно ровной и чистой, без заусенцев и без изменения структуры металла. Метод универсален: одинаково эффективно режет сталь, нержавейку, алюминий, цветные металлы и даже керамику или композиты. Подходит для очень толстых труб (до 150–200 мм) и случаев, когда нельзя допустить нагрева материала.

Недостатки: очень низкая скорость, сложное и дорогое оборудование (мощные насосы и абразив). Требуются шумозащита и системы водоотвода. Применяют в основном для особо ответственных деталей и дорогих материалов, когда критичны качество кромки и свойства металла после резки.

Лазерная резка труб

Лазерная резка — самый высокоточный из рассматриваемых методов. В лазерном труборезе фокусируется мощный луч (CO2-лазер или волоконный лазер) диаметром около 0,1–0,3 мм. Луч расплавляет металл, а поток газа (кислорода или азота) выдувает расплав из реза. Трубу закрепляют в патронах, а головка станка движется по заданной программе (ЧПУ), что обеспечивает полностью автоматизированный процесс.

Преимущества: исключительная точность и качество кромки. Рез очень тонкий, кромка выходит гладкой, без заусенцев, допускаются минимальные погрешности (десятки микрон). Лазер особенно эффективен на тонких и средних трубах (несколько миллиметров) – скорость обработки тут значительно выше, чем у механических методов. Технология легко автоматизируется и позволяет делать наклонные разрезы и фаски с помощью 3D-головок. Лазер режет самые разные металлы (сталь, нержавейку, алюминий, медь) с минимальными отходами.

Недостатки: очень высокая стоимость оборудования и энергопотребления. Для толстых металлов (более ~25–30 мм) лазер уступает плазме по скорости. Требуется идеально чистая поверхность трубы (удаление ржавчины, краски). Некоторые металлы сильно отражают луч (толстый алюминий, латунь), что ухудшает рез – для них иногда выбирают альтернативный метод.

Другие методы резки труб

• Газокислородная (кислородная) резка: подходит только для углеродистой (черной) стали. Трубу нагревают газовой горелкой, затем кислородом выжигают железо. Это относительно простой и дешевый метод, но рез очень грубый и медленный: кромка покрыта толстым слоем шлака и требует шлифовки. Нержавейку и алюминий таким способом не разрезают.

• Электроимпульсная (ЭДМ) и электрохимическая резка: очень медленные и дорогостоящие методы. Практически не применяются для обычных труб, лишь в специализированных случаях (например, при обработке особо ценных сплавов), когда другие технологии неприменимы.

• Ручные труборезы (гильотины): используются для малых диаметров труб (обычно до 50–100 мм) и тонких стенок. Они просты в обращении и относительно недороги, но сильно ограничены в точности и производительности, поэтому годятся лишь для простого раскроя небольших труб на стройплощадке или в мастерской.

Сравнение методов резки

• Точность реза: самая высокая у лазера и гидроабразива (погрешность до ±0,05–0,1 мм). Плазма и современные пилы дают среднюю точность (около ±0,3–0,5 мм). Абразивная и газовая дают грубый рез, требующий значительной доводки.

• Скорость: наибольшую скорость обеспечивает плазма на толстом металле. Лазер – лидер на тонких/средних трубах. Ленточные и дисковые пилы – средние по скорости. Абразивная резка – быстрый черновой метод. Гидроабразив – самый медленный вариант.

• Себестоимость: самая низкая у ручных методов (болгарка, труборез). Средняя у пил и плазменной резки (умеренные затраты на диски/электроды). Лазер и гидроабразив дорогие из-за дорогостоящего оборудования, энергии и расходников. Газокислородный резак имеет дешевую оснастку, но низкую эффективность.

• Сложность оборудования: простейшие – ножовки, ручные резаки и болгарки. Сложнее – ленточные и дисковые станки (иногда с гидравликой, ЧПУ). Самые сложные – лазерные и гидроабразивные комплексы (прецизионная оптика, гидравлика, компьютерное управление). Плазменные установки находятся между ними по сложности.

• Качество кромки: лучше всего у лазера (чистая «зеркальная» кромка) и у гидроабразива. У плазмы кромка ровная, но с тонким слоем наплава; у пил остаются небольшие заусенцы. Абразивная и кислородная дают самую грубую и шероховатую кромку.

• Энергопотребление: лазер и плазма требуют мощных источников питания (обычно трехфазного). Ленточные и дисковые пилы потребляют умеренно, а ручные инструменты (болгарки) работают от обычной сети 220 В.

• Автоматизация: лазер и плазма легко интегрируются в автоматические линии с ЧПУ, что выгодно для крупносерийного производства. Станки для пил могут работать в полуавтоматическом режиме (автоподача трубы, пакетная резка). Ручные и абразивные методы практически полностью ручные.

Выбор метода зависит от конкретной задачи. Для массового производства и сложных деталей предпочтительны лазер и гидроабразив из-за высочайшей точности и качества. Когда нужно быстро распилить толстую сталь без жестких требований к кромке, эффективнее использовать плазменную или газовую резку. При работе с тонкими дорогими трубами и требованием чистой кромки выгоднее лазер или гидроабразив, несмотря на более высокую стоимость. Оптимальное сочетание методов и оборудования позволяет добиться нужного баланса скорости, точности и стоимости при изготовлении трубных деталей.
