Виды отверстий и способы их обработки

Качественная обработка отверстий требует применения различных методов и технологий, каждый из которых оптимален для конкретных требований и материалов. В этой статье мы рассмотрим разнообразие видов отверстий и методы их обработки, что позволит профессионалам выбирать наиболее подходящие способы для достижения необходимых параметров точности, гладкости и функциональности. Обсуждение будет включать традиционные методы, такие как сверление и рассверливание, а также более сложные техники, такие как электроэрозионная обработка и лазерное бурение. Подходы к обработке отверстий значительно различаются в зависимости от материала заготовки, требуемой точности и экономической эффективности процесса.

Виды отверстий и методы их обработки в металлообработке

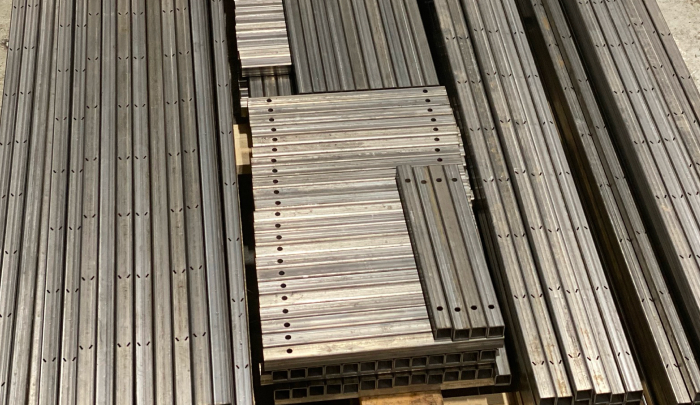

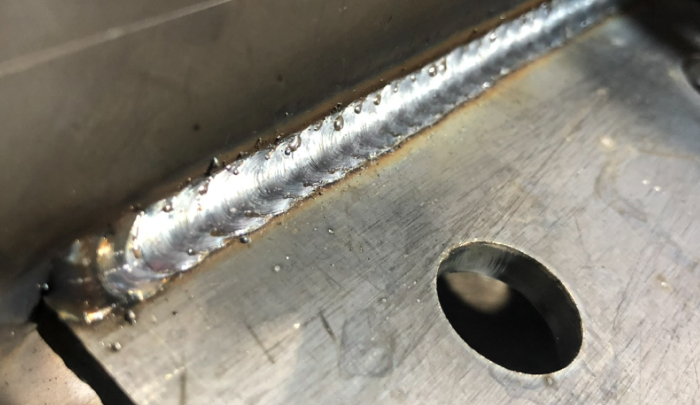

Отверстия в металлических изделиях играют критически важную роль в разнообразных промышленных приложениях. Они могут варьироваться по форме, размеру, расположению и назначению, что определяет выбор метода их обработки. Рассмотрим основные виды отверстий и способы их выполнения на производстве.

По расположению в деталях

Центральные отверстия расположены в осевой зоне изделия, как, например, во фланцах или муфтах. Обработка таких отверстий часто проводится на токарных станках, что обеспечивает высокую точность соблюдения размеров и геометрии как самого отверстия, так и смежных торцевых и наружных поверхностей.

Нецентральные отверстия могут быть расположены в любой части изделия, вне зависимости от его оси. Их обработка часто требует использования фрезерных и сверлильно-расточных станков, позволяющих обеспечить точное расположение отверстий относительно других элементов конструкции.

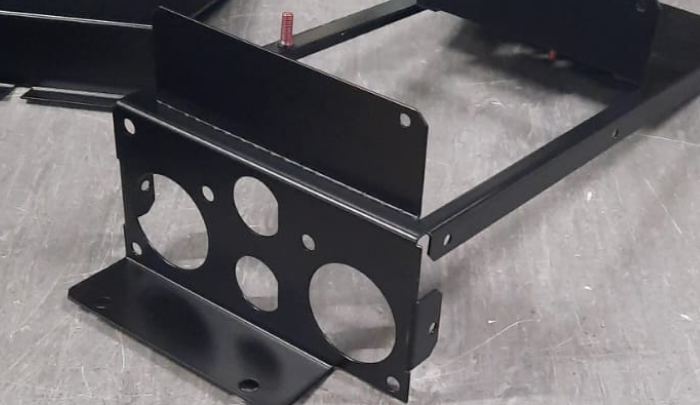

По форме

• Цилиндрические — самый распространенный тип, который обычно обрабатывается с помощью свёрл или расточных станков.

• Конические отверстия характеризуются усечённо-конической формой и требуют использования специальных расточных головок, развёрток или свёрл с конической формой для достижения требуемой конусности.

• Фасонные - могут иметь нестандартные геометрические формы, такие как овальные, эллиптические или многогранные. Их обработка часто требует специализированных настроек и инструментов.

• Ступенчатые - формируются с использованием нескольких инструментов разного размера для создания последовательности переходящих друг в друга диаметров.

• Резьбовые - применяются для соединения деталей с использованием болтов и шпилек, их обработка осуществляется средствами метчиков и плашек.

По степени прохождения через материал

• Сквозные - проходят насквозь через весь материал, что часто требуется для монтажных или крепежных операций.

• Глухие - ограничены определенной глубиной, не проходя через всю толщину материала, и используются там, где сквозное проникновение нежелательно.

По назначению

• Крепёжные - предназначены для установки винтов и других крепежных элементов.

• Технологические - могут использоваться для прокладки кабелей или труб в рамках конструкций.

• Дренажные - служат для отвода влаги и предотвращения коррозии или повреждений от воды.

• Ответственные - критически важны для функционирования механизмов и часто требуют высокой точности исполнения.

• Облегчающие - применяются для снижения веса конструкций без ущерба для их прочности.

Эффективное использование различных методов обработки отверстий требует глубоких знаний о свойствах обрабатываемых материалов, точности требуемых параметров и подходящего оборудования.

Методы обработки отверстий

Обработка отверстий в металлообработке — это многоступенчатый процесс, который включает в себя как ручные, так и автоматизированные методы. Разнообразие доступных техник позволяет подходить к каждой задаче индивидуально, учитывая требования к точности, скорости выполнения и конечному качеству продукции.

Ручные методы обработки

Ручная обработка отверстий включает использование инструментов, таких как развёртки и резцы. Этот традиционный подход требует значительных физических усилий и высокого уровня мастерства, что позволяет достигать необходимой точности в условиях небольшого производства или при выполнении уникальных или сложных проектов.

Автоматические методы обработки

Автоматизация процесса обработки отверстий осуществляется с помощью различных видов станков, которые обеспечивают движение рабочих элементов благодаря моторизованным механизмам.

К таким станкам относятся:

• Фрезерные станки, которые позволяют обрабатывать отверстия с высокой точностью и на большой скорости.

• Сверлильно-расточные станки, оптимизированные для создания отверстий с точными диаметрами.

• Токарные станки, используемые для обработки центральных отверстий в деталях.

• Шлифовальные станки, применяемые для окончательной обработки отверстий, когда требуется особенно гладкая поверхность.

Этапы обработки отверстий

• Черновая обработка: на этом этапе снимается основной слой металла для формирования первоначального контура отверстия. Это необходимо для подготовки поверхности к более точной чистовой обработке.

• Чистовая обработка: при этом этапе достигается требуемая точность, размеры и геометрия отверстия, соответствующие стандартам или техническим чертежам.

• Отделочная обработка: этот этап применяется в случаях, когда к конечному продукту предъявляются особенно высокие требования к шероховатости поверхности, точности размеров и формы. Это может включать полировку или дополнительное шлифование.

Выбор метода и технологии обработки отверстий зависит от множества факторов, включая материал изделия, требуемую точность и производственные возможности. Эффективное применение соответствующих технологий позволяет значительно повысить качество конечного продукта и оптимизировать производственные процессы.

Сверление и рассверливание: точность и возможности обработки отверстий

Сверление является одним из основных методов обработки отверстий в металлообработке, позволяющим создавать как сквозные, так и глухие отверстия. Эта технология может применяться как для первичной подготовки заготовок, так и для более сложных операций, таких как увеличение диаметра или получение специфических геометрических форм.

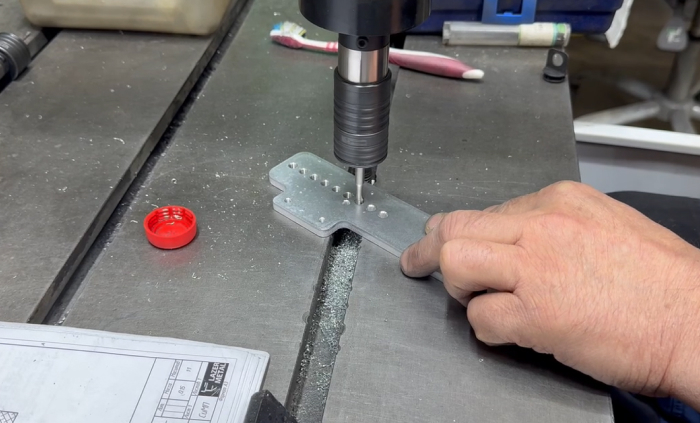

Ручное и станочное сверление

Ручное сверление выполняется с использованием портативных устройств, таких как электрические дрели или пневматические сверлильные аппараты. Эта техника идеально соответствует условиям работы с отверстиями небольшого диаметра (до 12 мм) и материалами, обладающими низкой до средней твёрдостью. Ручные способы особенно эффективны для быстрого выполнения задач, где не требуется особая точность, например, при бурении отверстий в цветных металлах и полимерных материалах.

Станочное сверление обеспечивает более высокую точность и используется для обработки отверстий в труднопроходимых или особо твёрдых материалах. Станки, такие как расточные, токарные, радиальные и вертикальные сверлильные станки, позволяют фиксировать заготовку и выполнить сверление с высокой точностью благодаря стабильному и контролируемому движению сверла.

Виды свёрл

Сверла бывают различных типов в зависимости от задач:

• Спиральные свёрла — самый распространённый тип, используемый для большинства стандартных операций сверления.

• Трубчатые, перовые и кольцевые свёрла используются для специфических задач, где необходимо сохранить центральную часть материала или когда требуется минимальное количество отходов.

• Сверла с внутренними каналами для СОЖ обеспечивают лучшее охлаждение и отвод стружки, что критично при работе с твердыми материалами и глубокими отверстиями.

Различия между сверлением и рассверливанием

Сверление предполагает создание нового отверстия, в то время как рассверливание чаще всего используется для корректировки уже существующих отверстий, уточнения их диаметров или улучшения геометрии. Рассверливание не рекомендуется для материалов с неоднородной структурой, таких как литые или кованые детали, из-за риска смещения сверла и возможного повреждения инструмента.

Проблемы и решения

При сверлении важно учитывать потенциальные проблемы, такие как окалина в литых деталях или внутренние напряжения в штампованных изделиях, которые могут привести к поломке инструмента или дефектам изделия. Использование подходящих типов сверл и точная настройка оборудования помогают минимизировать эти риски и обеспечивают высокое качество обработки.

Комплексный подход к обработке отверстий: от зенкерования до протягивания

Обработка отверстий в металлообработке — это важная и многоступенчатая процедура, включающая различные технологии, каждая из которых имеет свои уникальные приемы и инструменты. Начиная от зенкерования и заканчивая сложными операциями, такими как хонингование и протягивание, каждый метод направлен на улучшение качества и точности изготовления отверстий в различных материалах.

Зенкерование: основы и методика

Зенкерование — это процесс, предназначенный для черновой и получистовой обработки отверстий. Используемые в этом процессе зенкеры — это многолезвийные инструменты, оснащённые несколькими режущими кромками. Эта операция часто используется для улучшения качества уже существующих отверстий, расширения их диаметра и доведения геометрии до заданных технических параметров. Зенкеры бывают насадными и цельными, каждый из которых выбирается в зависимости от специфики задачи и обрабатываемого материала.

Зенкование и цекование: тонкости выполнения

Зенкование включает обработку верхней части отверстия, часто требующуюся для формирования фасок или подготовки места под головки крепежных элементов. Эта операция требует точности и аккуратности, осуществляется на сверлильных станках с использованием зенковок различных конфигураций.

Цекование направлено на зачистку поверхности под головку болта или гайку, гарантируя плотное и ровное прилегание к основанию. Используется специальный инструмент — цековка, который также устанавливается на сверлильный станок.

Расточка: для точной и чистой обработки

Расточка представляет собой метод, при котором используются специализированные фрезерные и токарные станки для обработки отверстий больших диаметров. Этот процесс позволяет достичь высокой точности и чистоты обработанных поверхностей, делая его незаменимым для создания точных и сложных внутренних геометрий.

Хонингование: финишная обработка

Хонингование используется для финишной обработки отверстий, создавая высококачественные внутренние поверхности с минимальной шероховатостью. Специальные хонинговальные головки с абразивными брусками обеспечивают точное и равномерное удаление материала, что критически важно для деталей, работающих в условиях высоких требований к износостойкости и долговечности.

Протягивание: улучшение механических свойств

Протягивание — это технология чистовой обработки, при которой специальные протяжки с зубцами разной высоты последовательно снимают слой металла, улучшая диаметральные размеры и форму отверстия. Этот процесс не только улучшает геометрические параметры, но и уплотняет структуру металла, повышая его износостойкость.

Каждая из этих операций требует тщательного выбора инструментов, настроек машин и технологического подхода, чтобы обеспечить высокое качество готовых изделий и оптимизировать производственные процессы.

Выбор метода обработки отверстий: ключевые аспекты для принятия решения

Выбор подходящего метода обработки отверстий — это важный этап в производственном процессе, который требует учета множества параметров. От правильности выбора зависят качество конечного продукта и эффективность производства.

Вот основные факторы, которые необходимо рассмотреть при выборе технологии обработки отверстий:

• Точность и качество обработки: определение требуемой точности и качества поверхности отверстия поможет выбрать наиболее подходящий метод, будь то сверление, расточка, зенкерование или хонингование.

• Материал заготовки: физико-химические свойства материала, включая его твердость и структуру, влияют на выбор метода обработки. Некоторые материалы лучше обрабатываются определёнными типами инструментов.

• Конфигурация и размеры заготовки: форма и размеры детали могут ограничивать доступ к отверстию, что влияет на выбор оборудования и методики обработки.

• Характеристики отверстия: важно учитывать вид отверстия, его расположение в детали, требуемую геометрию, глубину и допустимую шероховатость поверхности. Эти параметры определят, какие операции и инструменты будут использованы.

• Объем производства: количество деталей в партии также важно. Для массового производства целесообразно использовать автоматизированные и механизированные методы, в то время как для мелких партий может подойти ручная обработка.

• Срочность выполнения заказа: временные рамки проекта могут влиять на выбор метода обработки. Более быстрые методы могут быть предпочтительнее, если требуется срочное выполнение работ.

Профессионалы в области металлообработки должны тщательно анализировать все эти факторы перед принятием окончательного решения о методе обработки отверстий. Только комплексный подход к выбору технологии позволит достичь желаемых результатов с оптимальными затратами времени и ресурсов.
